NJWl103--杜比定向逻辑解码集成电路图

出处:xwj时间:2009-03-12

  NJWll03是日本JRC公刊推出的一种杜比定向逻辑解码集成电路,它是在第二代芯片NJWll02基础上改进而成的。
NJWIl03除具有NJWll02金部功能外,内部还设有数字声场处理功能和与单片机连接的接口电路。NJWIl03以其优异的性能在AV系统中得到了广泛的应用,国产先驱M一860、M一862,新科HG一5300等AV功放均采用了该芯片。

  NJW1103系统功能

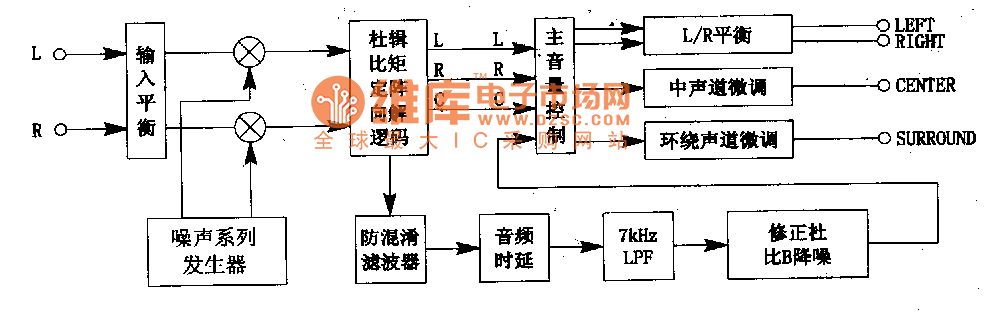

  NJW1103系统功能如图10-12所示。图中,输入平衡控制的作用是修正两个通道之间的输入平衡误差,保证短阵级有的分离度;其次是使输入电平和解码器所要求的输入电平相匹配,具有良好的动态范围

                      图   NJW1103系统功能
NJW1103系统功能

  矩阵解码器的作用:是将混合的声迹创建出空间信息,它对输入的两个音频通道信号进行分析定向,这样使得声迹更加清晰,方向更加明确。

  防混淆滤波器的作用:是防止时延级的时钟频率和音频信号产生差拍。
  kHzLPF的作用:是防止不需要的高频信寸进入解码器,而引起编吗私解码之间的同步失调。
  修正杜比B降噪揣的作用:是作为降噪和抑制一些串音信号之间。
  电平微调的作用,是对系统中放大器增益的差异进行补偿,使整个系统获得平衡。
  噪声系列发生器的作用:是方便使用者调整四个通道,使输出音虽达到一致。

  2.NJW1103内电路方框图及典型应用电路

    NJW1103集成块的内电路方框图及典型应用电路如图所示,其集成电路的引脚功能及数据见表所列。

                   图   NJW1103集成块的内电路方框图及典型应用电路
NJW1103集成块的内电路方框图及典型应用电路



  3.电路工作过程

  L、R声道音频信号从NJWl103集成电路的(72)、(73)脚输入,经缓冲器后分为多路;一路至内部自动输入平衡控制器;另一路至      电路:第三至路送逻辑差分放大器,以产生四个控制压控放大器的控制电压,进行矩阵组合,终产生出L、R、c、s四个声道信号。

                 表   NJW1103集成电路的引脚功能及数据
NJW1103集成电路的引脚功能及数据


  L、C、R三个通道经中心声制式转换开关和电平微调后输出环绕声,经LPF(带通滤波器)、A/D(模拟/数字)转换、数字时延、D/A(数字/模拟)转换、TKHZLPF,再经杜比B型降噪器和对电平进行微调后输出。

  MWl103集成块的(2)、(3)脚为主声道音频信号输出端,(5)脚为中置声道音频信号输出端,(7)脚为环绕声道的音频信号输出端,0脚为话筒拾取经声电转换后的音频信号输入端、(15)、(16)、(17)脚分别为CPU的数据信号、时钟信号和锁存信号输入端。
    中心声道模式有NORMM(正常),PHANTOM(幻像)和WDE(展宽)三种。其中PHANTOM模式是针对用户没有中置扬声器而没置的,它把中置声道的信号左右平分至L、R两个前置声道,达到环绕效果。
