由LT1425等构成的隔离型变换器电路图

出处：stycx时间：2009-03-11

　　如图a、b是由LT1425等构成的隔离型变换器电路。如图(a)所示电路的输入电压为-36~-72V，输出为5V/2A。LT1425是电流工作方式的集成电路，振荡频率为275kHZ，具有电源需要的所有功能电路，片内开关功率MOSFET的漏电流为1.5A。该电路没有施加反馈，因此负载调整率为±5%。为了增大负载变化的稳定性，可从输出端取出部分电压加到反馈端，从而提高电路的稳定性。

　　如图(b)是采用LT1425的双路输出变换器电路。电路中没有施加负反馈，为了增大稳定性，可在其输出端增设三端集成稳压器7815。输入电压为5V时，变换效率达到72%，15V时，达到80%，其隔离性能取决于变压器T1绕组的结构。输出U。1为+15V/1OOmA，输出U。2为-15V/1OOmA。

单路变换器电路图

　　　　　　　　　　　　　　　　　　　　　　　　　　　(a)单路输出变换器电路

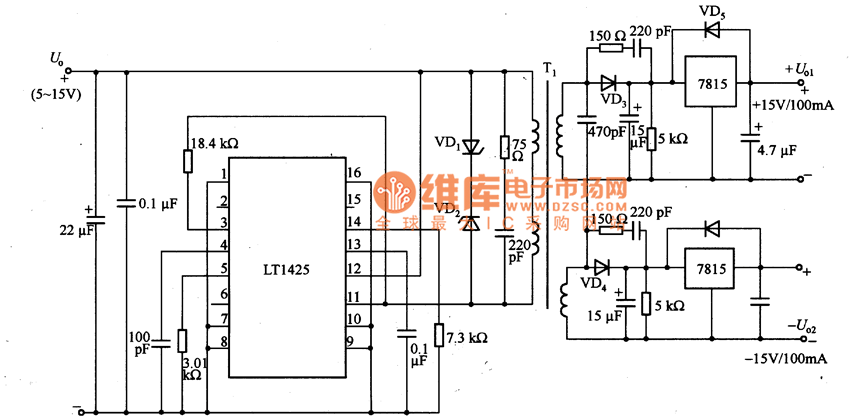

双路变换器电路图

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　(b)双路输出变换器电路
