MN310I是日本松下公司生产的BBD用时钟信号发生集成咆路，主要应用于电视或音响的卡拉oK系统中。

    1.MN3101内电路方框图及引脚功能

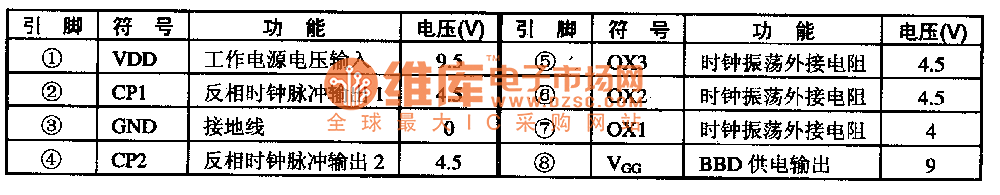

    MN3101集成块可产生低输出阻抗的两个反时钟脉冲信号CPI和CP2，以供BBD器件使用，而巳其(8)脚还专门提供给BBD以合适的VGG电压。在其内部设有两级反向器，即通过(5)、(6)、(7)脚外接电阻和电容来产生振荡频率(即RC振荡器)，再经内部的二分频器分频，在(2)、(4)脚分别输出两个反向的时钟信号供BBD使用。其集成块的内电路方框图如图所示。核IC采有用双列8脚直插式封装，其集成电路的引脚功能及数据见表所列。

　　　　　　　　　　　　　　　　　　图   NtN310l与MN3207配套使用时的典型应用电路


    3.故障检修提示
    MN3101的(5)、(7)脚外接元件决定了时钟振荡频率，该信号决定了BBD器件的延时量，为使信号不失真，该频率不得低于14kHz，更换RC元件时应注意。
