MM1336D--单片主体声放音集成电路图

出处:lijunjie时间:2009-03-10

  MM1336D是一块单片立体声放音集成电路,在爱华近期生产的普及型TA系列机型中应用较广泛,如爱华TA143、TAl45、TAl53、TAI57、TA163、TAl71、TA173等。

    l.MM1336D内电路方框图及引脚功能

    MMM1336D集成电路除具有一般立体放音机集成电路所具有的双声道前置磁头放大器、后级耳机驱动的双功率放大器功能外,还将直流电机稳速电路也集成在同一芯片上,故该集成电路包含了立体声放音机的全部功能。

MM1336D集成块采用28脚双列扁平贴片式封装,其集成块的内电路方框图及典型应用电路如图所示,其集成电路的引脚功能及数据见表所列。

                   表   单片放昔集成电路MM1336D引脚功能及数据
单片放昔集成电路MM1336D引脚功能及数据

  2.MMl336D主要电参数

  MM1336D集成电路的电源电压范围为1.8-5V,其典型工作电压为3V;静态电流为17mA左右;谐波失真为0.05%;输入阻抗为23kΩ左右;前级闭环增益为42dB左右;在3v电压,RL=32、THD=10%条件下,每个声道输出功率Po=29mW。

  3.MM1336DA主要特点

  MM1336D集成电路具有功耗小、噪声低、前置电路不用输入耦合电容、功放不用输出耪合电容,采用OCL形式的放大电路,放音输出功率强劲、动态范围宽、音乐背景清晰等特点。由于磁头地、电源地、耳塞地各自独立,从而也减少了前后级之间的干扰噪声,使音质更纯。

     4.MM1336D典型应用电路

     MM1336D集成块的典型应用电路如图所示。

  该图为基本电路,爱华随身听的有的机型还在(5)脚与(6)脚、(24)脚与(23)脚间接有音效处理电路,如重低音提升、三段音调均衡调节等电路。

  5.电路工作过程
  ①前置放大电路。磁头拾取的信号从MM1336D的(2)、(27)脚输入至前置放大器2与1,经放大后从(5)、(24)脚输出。Cl、C2为磁头高频提升补偿电容。C5-C8、R7、R3、R4、R8为负反馈元件,用于对放音低频信号进行补偿。
     ②功放电路。从(5)、(24)脚输出的信号经音量调节后从(6)、(23)脚输入至功放1与2,放大后的信号从(9)、(18)脚输出,驱动立体声耳机发声。
     MM1336D的信号输出端采用直流输出方式,这种无耦合电容的全直流DC音响系统,把音频瞬态互调失真后的谐波、相位失真降低到了的程度,故频响相当好,解析力出色,音质好,营造的音场及声像定位较真实和稳定。
     ③电机稳速电路。MM1336D的(16)脚为直流电机速度调节端:(13)为电机提供控制电压。该电压的变化受集成电路内部电机控制电路的控制。调节RP2的值可改变电机的转速。
     6.故障检修提示
     MMl336D的(6)、(23)脚为关键点,检修放音无声故障时,可从这两个引脚注入干扰信号。如无声,则故障出在功放电路;反之,则故障出在放音前置放大电路。对于某一声道放音无声,可采用对比测量法来查找故障原因。(12)、(17)脚内为电机稳速电路,这部分电路异常会导致放音变调或电机不转,若一时无
     MMl336D可换,可断开原(17)脚,另用一块稳速IC组成的电路代替MM1336D损坏的部分。
     MMI376A--单片双声道放音集成电路
     MM1376A是日本MITSUMI公司生产的一种性能优越的单片立体声放音集成电路,在爱华TX676等系列随身听上应用较多。
     l.MM1376A性能特点
     MM1376A集成块内含双声道前置放大、双声道功率放大及磁带选择、前置切换等电路。前置放大电路和功率放大级采用了OCL电路形式,故省去了输入和输出耦合电容,使频响较佳。
     MM1376A集成电路使用的电源电压范围为2-5V,典型应用电压为3V;允许功耗为35OmW:输出噪声电压典型值为30V;当电源电压为3V、负载RL=16Ω、THD=l0%时,每个声道的输出功率为5OmW。
     MM1376A内部未设置电子稳速电路,与电子稳速电路分开后可减小电机产生的噪声干扰音频信号,以提高放音的信噪比。

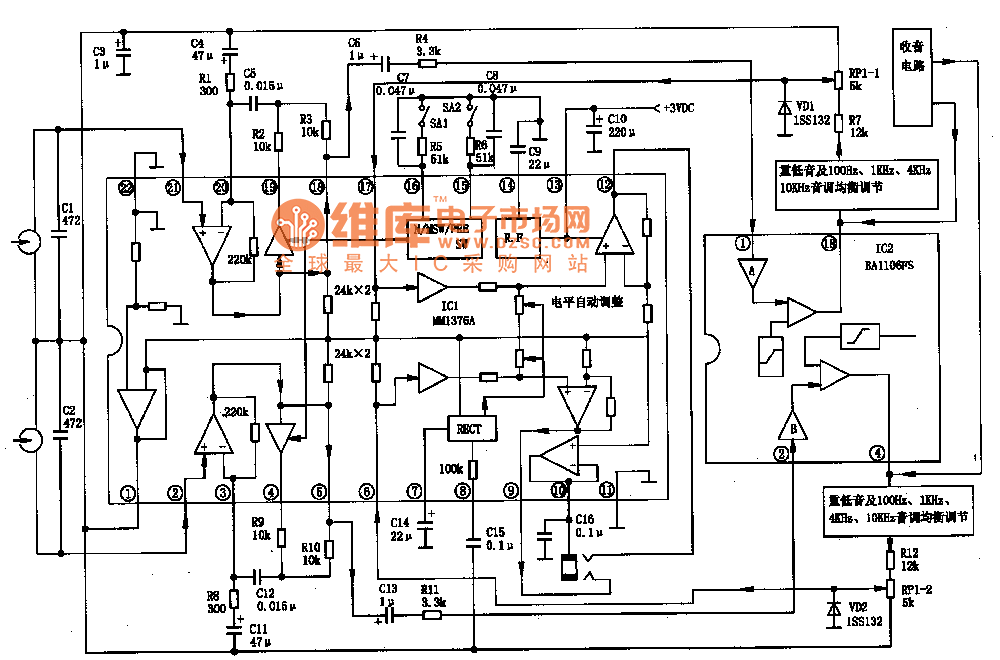

     MM1376A集成电路采用SOP型22脚双列贴片式封装,其集成电路的引脚功能及数据见表所列,其集成块的内电路方框图及典型应用电路如图中所示。

     2.电路工作原理

     (1)放音信号流程。左、右声道磁头拾取的信号经高频补偿(由磁头线圈电感L及Cl、C2电容组成的LC回路)后,从MM1376A(2)、(21)脚迸入IC内的前置放大电路,放大后的信号从(5)、(18)脚输出-C13与RIl、C6与R4加到杜比降噪集成电路IC2(BAl106FS)(2)、(1)脚。

     进入IC2(2)、(1)脚内的信号经处理后,使高频小信号得到衰减,同时噪声也被衰减了,从而降低了磁带噪声。降噪后的信号从(4)、(18)脚输出,经重低音及(100Hz、1KHz、4KHz、10KHzd)音调均衡调节后-Rl2与R7,再经音量调整后从MM1376A(6)、(17)脚进入IC内的功率放大电路,放大后从(9)、(12)脚输出,去驱动立体声耳机发声。

     (2)磁带类型选择电路。该电路由MM1376A(16)脚及SAl开关等组成。当SAl开关接通时,MM1376A(16)脚内的电路将控制其(4)与(5)、(18)与(19)脚内的电路接入放音前置放大电路信号输出端,以满足播放金属磁带的要求。

     (3)放音前置切断电路。该电路由MM1376A(15)脚内电路及其外接的SA2开关等组成。当SA2开关接通便(15)脚为低电平时,IC内电路动作,切断了两路磁带放音信号,以使整机处于收音状态。


                     表  MM1376A集成电路的引脚功能及数据
MM1376A集成电路的引脚功能及数据

     (4)电路元件作用。R8、Cll、Cl2、RlO与C4、Rl、C5、R3构成了两路交流负反馈网络。其中:电容Cll、C4起隔直通交作用(对音频信号呈通路)。隔直的目的是为了不让直流成分通过,以便获得较强的直流负反馈,以稳定集成电路的直流工作点。R8、Rl是交流负反馈电阻,其阻值一般在几十至几百欧姆(典型值为300Ω),其阻值愈大,放大器的交流负反馈量愈大,放大器的闭环放大倍数愈小;反之,则放大倍数愈大。Cl2与RlO、C5与R3构成负反馈式放音低频补偿网络,利用负反馈的原理和该RC网络的频率阻抗特性来提升放音低频信号。C3、为前置悬浮地与电源地之间的滤波电容。C14、C9、ClO均为滤波电容。
