VS1001K是芬兰VLSI Solution 公司推出的新型MPS解码集成电路,广泛应用于各种MPS播放机中。
1、功能特点
VS1001K集成电路内含立体声数模转换器(DAC)和耳机驱动电路,支持PCM数据输入,还有VS-DSP处理器以及程序ROM和程序RAM等.此外,VS1001K还带有串行的数据接口,其集成块的内电路方面方框如图1-1所示。
图1-1 VS1001K集成块的内电路方框图
VS1001K主要通过两个串行接口SCI和SDI接收外部微处理器送来的控制指令和MP3数据。其中SCI用于接收外部微处理器送来的控制指令,SDI用来接收外部微处理器传送来的MP3数据。
2.引脚功能
VS1OO1K采用28脚SOIC双列式和49脚BGA球栅阵列式两种封装形式,其集成电路的引脚功能见表1-2所列。

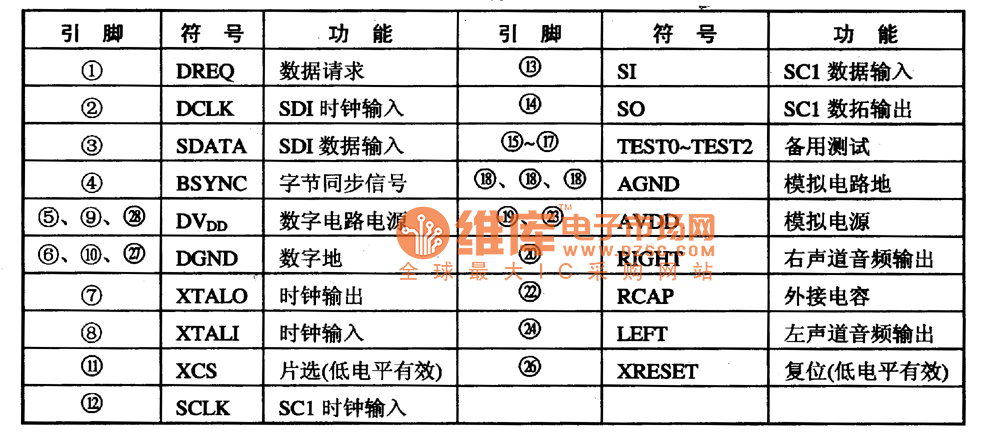

表1-2 VS1001K集成电路的引脚功能
US1001K通过SDI和SCI接口与外部微处埋器进行连接,其集成块的典型应用电路如图1-3所示。
图1-3 VS1001K集成块的典型应用电路图
