MC13007--单片电视小信号处理桌成电路图

出处:xwj时间:2009-03-06
  MCI3007是美国摩托罗拉(MOTOROLA)公司生产的、采用先进的氮化工艺和数字分频技术的大规模单片集成电路。其内部包含了200个线性电路和200个逻辑门电路,可用来完成除伴音信号以外的所有小信号处理电路。它包括:中频放大器、视频检波器、视频处埋和行场消隐电路、中放AGC和高放AGC电路、噪声抑制电路、同步分离屯路、行振荡电路、行鉴相电路、场同步分离和场振电路等。其集成块的内电路方框图及典型应用电路如图所示,其集成电路的引脚功能及数据见表所列。
               图   MC13007集成块的内电路方框图及典型应用电路

  MC13007的极限使用条件(Ta=25℃)。电源电压VCC=16V;允许功耗PD=lW:行推动电流I(17)脚=200MA;高放AGC电流AO脚I(11)2OMA 场驱动电流I(22)脚片5MA;辅助稳压电流I(19)脚=35MA。
  集成电路MC13007所完成的功能与两块集成电路组成的中放通道、行场扫描电路的功能是相同的,但MC13007在电路结构上还具有如下特点。
  (1)视频检波器采用全波包络检波电路。一般集成电路中的视频检波采用同步检波器,而MC13007内的视频检波器采用平衡式二极管全波包络枪波电路,且还应用了线性化的反馈补偿电路,其性能与同步检波器相近。但却省去了同步检波器的外接38MH2谐振回路,使得IC的外围元件减少且无需调整。由于平衡式二极管全波包络检波电路的检波线性良好,使中频辐射大大减少,故整个图像中频电路可不加屏蔽。
  (2)具有多功能视频处理电路。MC13007内部的视频处埋电路中设置了直流对比度调节、显像管束电流控制、黑电平钳位和混合消隐等电路,从而可简化视频放大器的外围电路。对比度调节采用调节直流电压的万式来控制视频放大器的增益,故对比度调节电位器的引线不必使用屏蔽线,且引线的长短对图像的质量无影响。

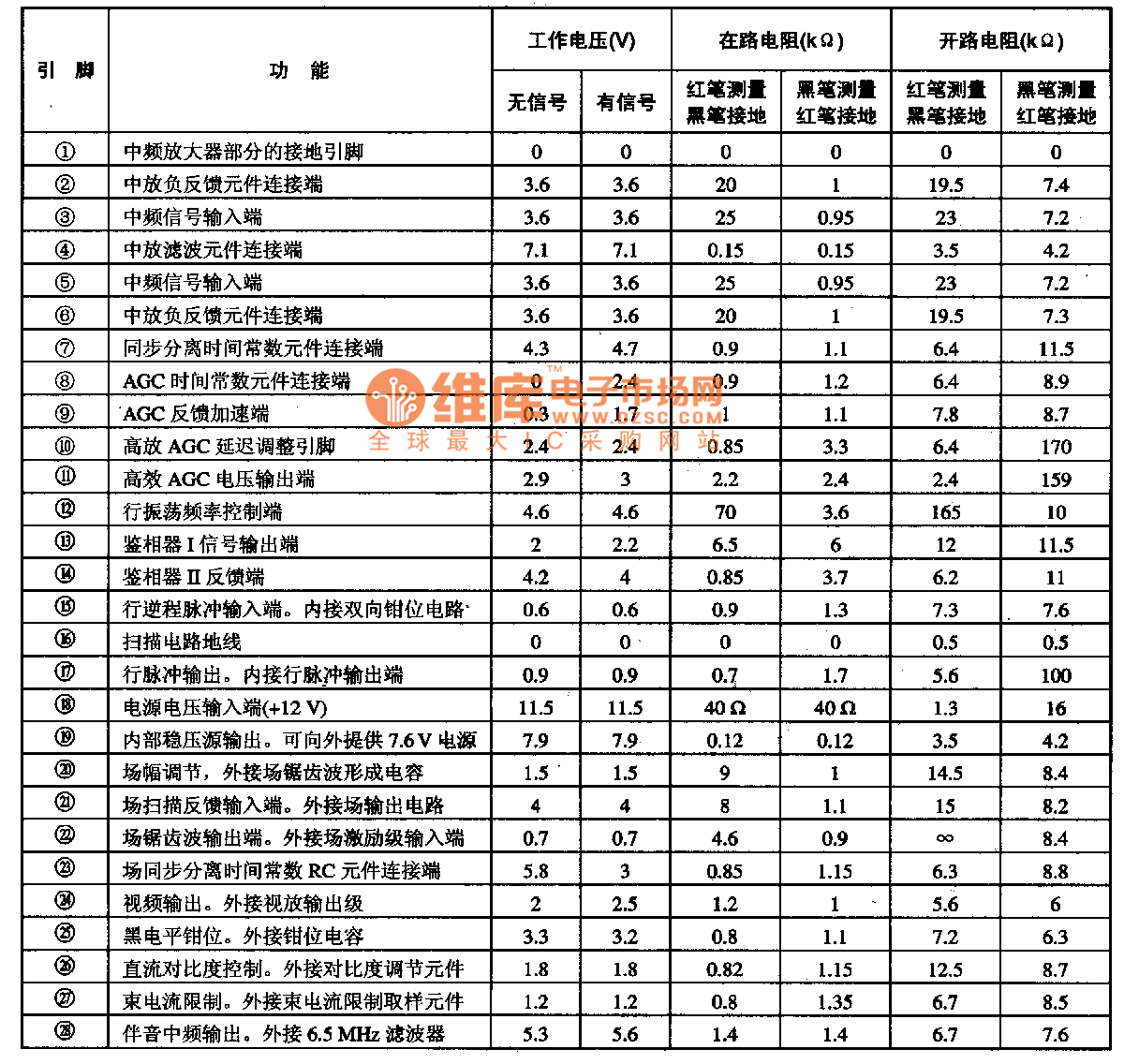

                                  表1    MC13007集成电路的引脚功能及数据
MC13007集成电路的引脚功能及数据
  (3)行振荡电路采用两倍行频万式。MC13007行振荡器的振荡频率为31250Hz,二分频后得到行频15625HZ/2)。同时将一个温度漂移很小的5OpF电容制作在IC内部,作为行振荡定时电容。这样既可减少外围元件,又可使振荡频率稳定。两倍行频振荡器的同步是通过一个双环锁相回路来实现的,同步引入范围宽,因此可省去行同频调节电位器,使行同步无需调节。采用两倍行频振荡还可防止行脉冲干扰,使隔行扫描工作稳定。
  (4)场频信号由两倍行频分频取得。MCI3007场频信号是由两倍行频进行625分频后得到的(31250
HZ/625=5OHz),这不仅能保证隔行扫描的准确性,而且可省去场同步调节电位器,使IC外围元器件减少,达到场同步无需调节的目的。分频器由场同步脉冲进行复位,以达到同步的目的。而场同步脉冲又受到一个称为"窗口控制"电路的控制,在场扫描不同步时"窗口。放宽,在场扫描同步良好时"窗口"变窄,由此可使场同步的抗干扰性能提高。
  (5)场积分电路设花IC内部。MCl3007的场积分电路集成在IC内,故可省去这部分电路原来所需的全部外围元件。MC13007的主要电参数见表2所列。
                    表2   MCl3007主要电参数据(VCC=11·3v,TA=25℃)
MCl3007主要电参数据(VCC=11·3v,TA=25℃)


  MCl3007集成电路有两种型号,MCl3007P和MCl3007XP,两者的内部电路及功能基本相同,仅是个别外围元件值略有不同。另外,MC13007XP省去了两个负反馈电阻,即2脚与3脚,5脚与6脚间所接的二只2.2kΩ电阻。
