MC68HC5Pl-通信单片微电脑集成电路图

出处：哓哓康时间：2009-03-06

　　MC68HC5Pl是摩托罗拉公司生产的通信单片微电脑集成电路，在无绳电话机中应用较广泛，通常作为手机控制芯片。

　　1·功能特点

　　MC68HC5Pl集成电路是一片以CMOSCPU为的微电脑芯片的母片，它具有16位输入捕捉和输出比较定时器，串行外围接口，串行通信接口，416OKB的存储器ROM，24条双向输入对输"出线(I/O)，可完成双音多频DTMF仰信号的产生，密码数据信号，脉冲拨号信号，可用于编码信息的存储等。

　　2·引脚功能及数据

　　MC68HC5Pl通常作为手机微电脑与MC68HCO5C4(或MC68HCO54P)配套使用，其集成电路的引脚功能及数据见表1所列。

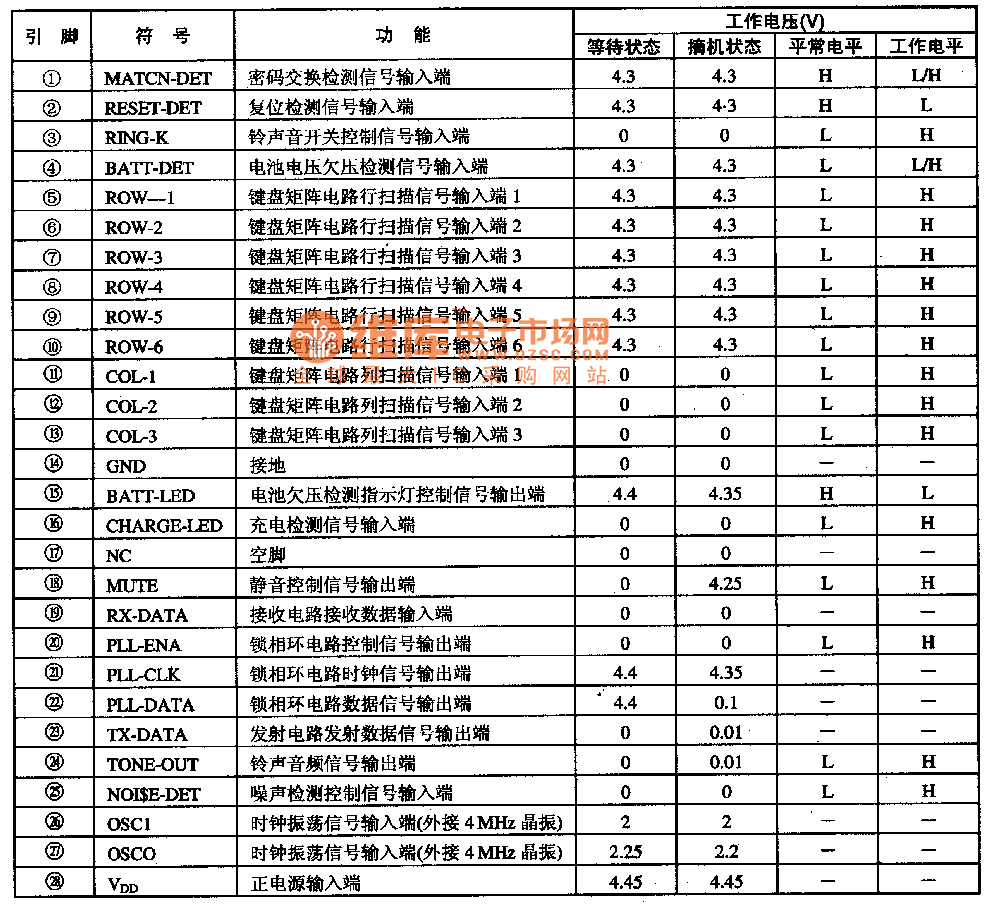

　　　　　　　　　　　　　　表1 MC68HC5Pl集成电路的引脚功能及数据
