筒易晶体管测试电路图

出处：guigui0105时间：2009-03-04

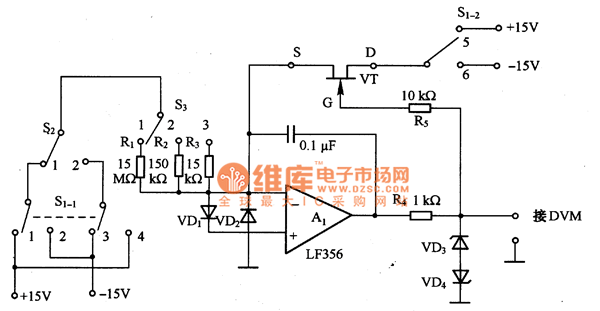

　　如图a、b是简易晶体管测试电路。如图13(a)是场效应管测试电路。该电路主要测试场效应管的夹断电压UP和栅-源极电压UGS。电路中，VT为被测试的场效应管;由A1可构成伺服电路，其输出控制反相输入端电位并使其等于零;稳压二极管VD3和VD4可产生±9V电压并对VT栅极进行钳位;R5是限流电阻，其作用是控制VT栅极电流使其不超过规定值;S2接1时，VT栅极电压高于夹断电压;A1输出对于N沟道场效应管来说为负，对于P沟道为正;S2接2时为正常测试，A1输出为UGS。工作电流ID=1μA时，R1=15V/1x10-6A=15MΩ(用于测试UP):

　　ID=100μA时,R2=15V/1x1O-4。A=150KΩ;ID=1MA，R3=15V/1x1O-3A=15KΩ。A1的输出接数字万用表，可直接读出测试值。S1接1、3、5(2、4、6)时用于测试N(P)沟道场效应管。

测试电路图(a)

稳压二极管电路图

　　如图13(b)是稳压二极管测试电路。该电路主要测试稳压二极管的稳定电压。为了用恒定电流对被测试稳压二极管VD进行偏置，将其接在A1的反馈回路中，VD的反向电流IZ由A1输出端提供，并由A1反相输入端流出。S1接不同的电阻即可改变电流。
