M64405FP是日本三菱公司为DVD多片式解码开发的带数据处埋的机芯微电脑集成电路，该IC在松下系列、万利达、、康佳等DVD影碟机上均有应用。

    1·功能特点

    M64405FP叩集成电路内含8位CPU(中央处理器)与各种端口，呵对机芯进行各种功能的控制，还具有司步检测，帧同步、扇区同频，8/16解调、ECC和信道数据处理等DVD数据处理电路。可将重放的数据码流分离出来进行8/16解调与纠错，并处埋成8位并行数据送解码电路。

    2·引脚功能及数据

    M64405FP集成电路的引脚功能及数据见表1所列，该IC采用4列扁平式封装结构。

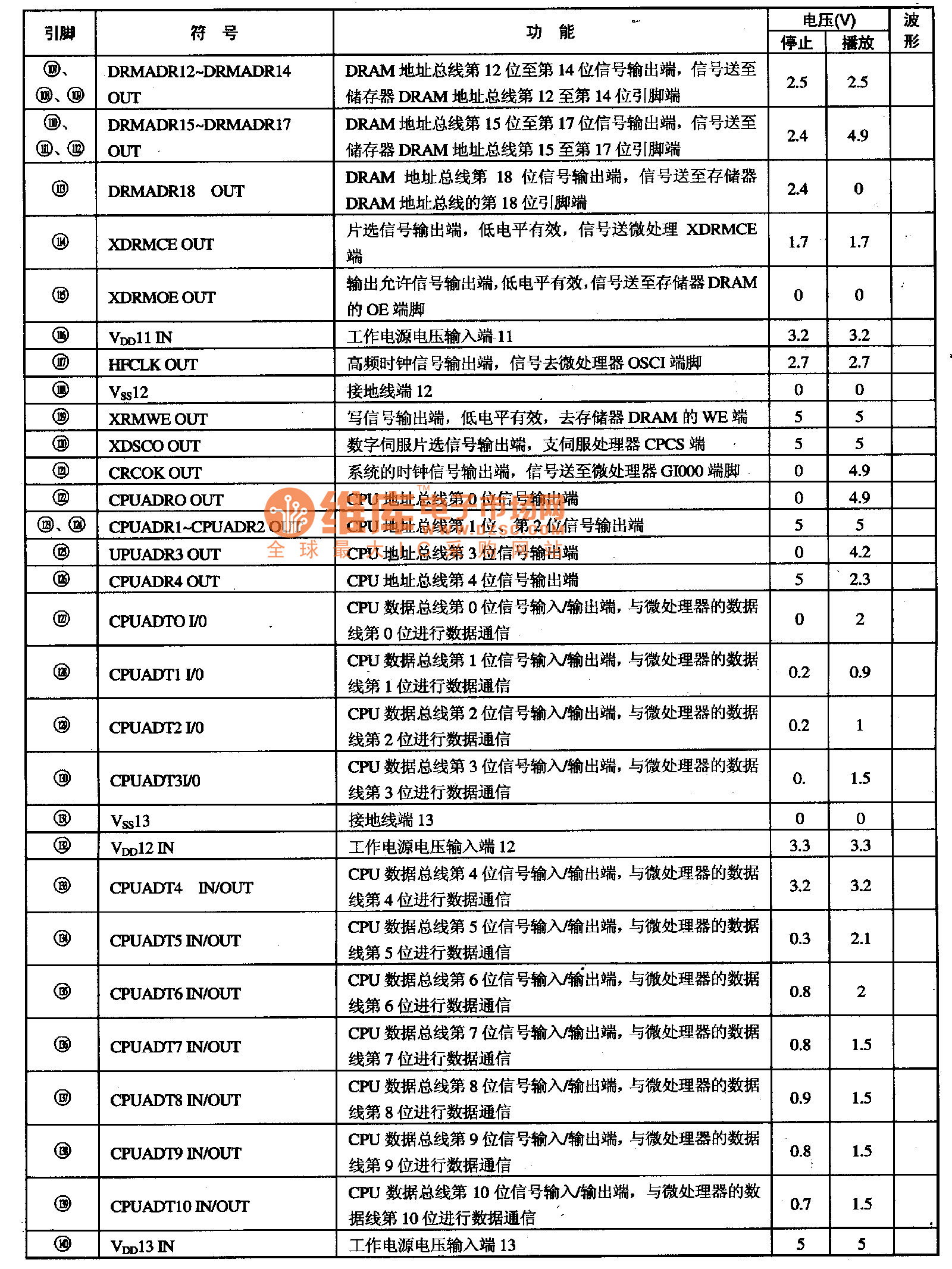

　　　　　　　　　　　　　　　　　　　　　　表1     M64405FP集成电路的引脚功能及数据





　　　　　　　　　　　　　　　　M64405FP叩集成电路关键引脚上的正常波形如图1 中所示，供检修故障时参考。


　　　　　　　　　　　　　　　　　　　　　　　　　　　　　M64405FP集成电路关键引脚上的正常波形
