TPA2OOOD2是一种无需滤波揣的新型D类音频功率放大集成电路。是美国德州仪器公同的产品，适用于在USB驱动的多媒体扬声器系统，便携式DVD播放机，个人数字助理(PDAS)，以及笔记本电脑等场合，亦可用于其他输出功率为2W的音频功放场合。
l.TPA2OOOD2功能特点
TPA2OOOD2集成电路克服了原有的D类音频功放需要体积庞大的LC滤波器的缺陷，不但能够提供D类功放的高效率，还可缩小元件的体积，降低约40%的总系统成本。与AB类线性音频功放相比，TAP2OOOD2元件所消耗的功率更低、产生的热量更少;与带LC滤波器等的D类音频功放相比，TAP2OOOD2元件可大大减少外部元件数目，减小体积，且保真更高。
TPA2OOOD2具有以下特点。
(1)无需外部滤波器，使成本降低，休积缩小。
(2)D类工作，效率高(可高达85%)。
(3)功耗很低，产生的热量极小。
(4)增益可通过编程设置。
(5)工作温度范围宽(-40℃-+85℃)。
2.TPA2OOOD2引脚排列及功能说明
TPA2OOOD2集成块的引脚排列如图1-1所示，采用双列24脚封装，其集成屯路的引脚功能说明见表1-2所列。其③脚、(15)脚上的电平与放大器的增益及输入阻抗之间为以下关系。
③脚 (15)脚 放大揣增益(dB) 输入阻抗(KΩ)
0(低电平) 0 8 104
0 1高电平 12 74
1 0 17.5 44
1 1 23.5 24
图1-1 TPA2000D2引脚排列示意图

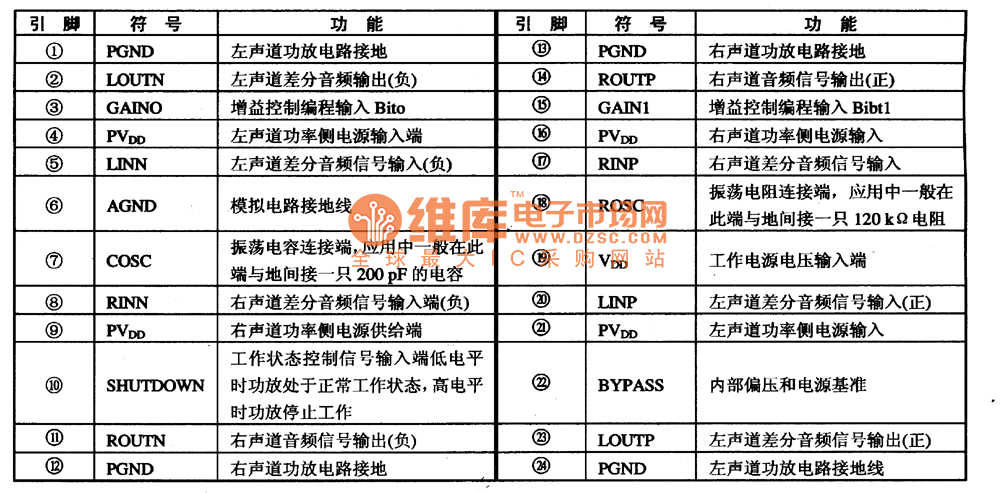

表1-2 TPA2000D2集成电路的引脚功能及数据
3.TPA2000D2典型应用电路
TPA2000D2集成块的典型应用电路(一)如圈1-3所示，典型应用电路(二)如图1-4所示，该图是产品开发的基础用图。

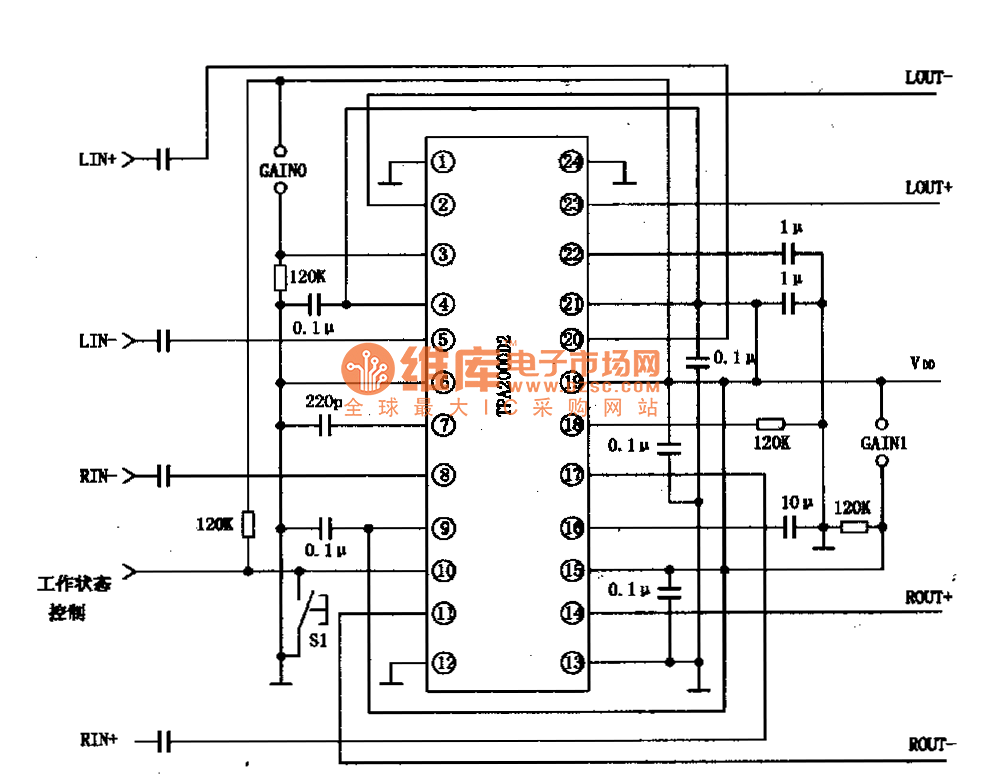

图1-3 TPA2000D2集成块的典型应用电路(一)
图1-4 TPA2000D2集成块的典型应用电路(二)
