TPAO211是英国德州仪揣(W)公刊生产的一种面积仅为9mm(2)的单片音频率功放大集成电路，主要应用于带有录/放音功能的个人数字助理(PDA)、笔记本电脑和桌面电脑、手持式无绳电话等系统申。
l.TPAO211内电路方框图及引脚功能
TPAO211集成块内电路方框圈及典型应用电路如图16-4所示。该IC采用小型8脚MSOP封装，其集成电路的引脚功能见表1-1所列。

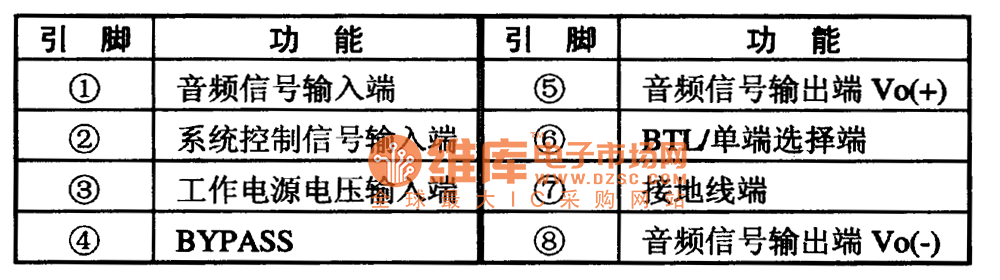

表1-1 TPA0211集成电路的引脚功能及数据
2.TPAO211主要电参数
TPAO211集成块的待机电流仅约为0.9μA，有利于延长电池的使用寿命。该单片lc在sE(单端)模式下,功率级增益为-1.25V/V;在BTL模式下的增益则为-1.25V/V。
3·TPAO211典型应用电路(432)
TPA0211集成块的典型应用电路如图1-2所示。
图1-2 TPA0211集成块的内电路方框图及典型应用电路图
4·电路工作过程
音频信号从TtAO211①脚输入，从⑤、⑧脚输出。电路可驱动桥接负载(BTL)模式中的4Ω扬声器或单端(SE)模式中的耳机，两种模式切换可通过⑥脚选择实现。
TPAO211放大器输入级增益可由输入电阻Ri和IC内5OkΩ的反馈电阻肘决定，其数值为;
