L64021-单片LSl的 MPEG-2、AC-3解码集成电路图

出处：chaoli时间：2009-02-22

　　L64021是由关国LSILOGIC公司生产的 MPEG一2单片AV解码集成电路，它是将LSI的 MPEG-2和杜比AC-3解码、CSS版权保护电路等集成为一体，是一种大规模 MPEG-2解码集电路。兼容VCD和CD-ROM格式，在DVD影碟机和多媒体PC上应用较广泛，例如日本索尼公司的DVD系列影碟机等。

　　1、L64021内电路功能

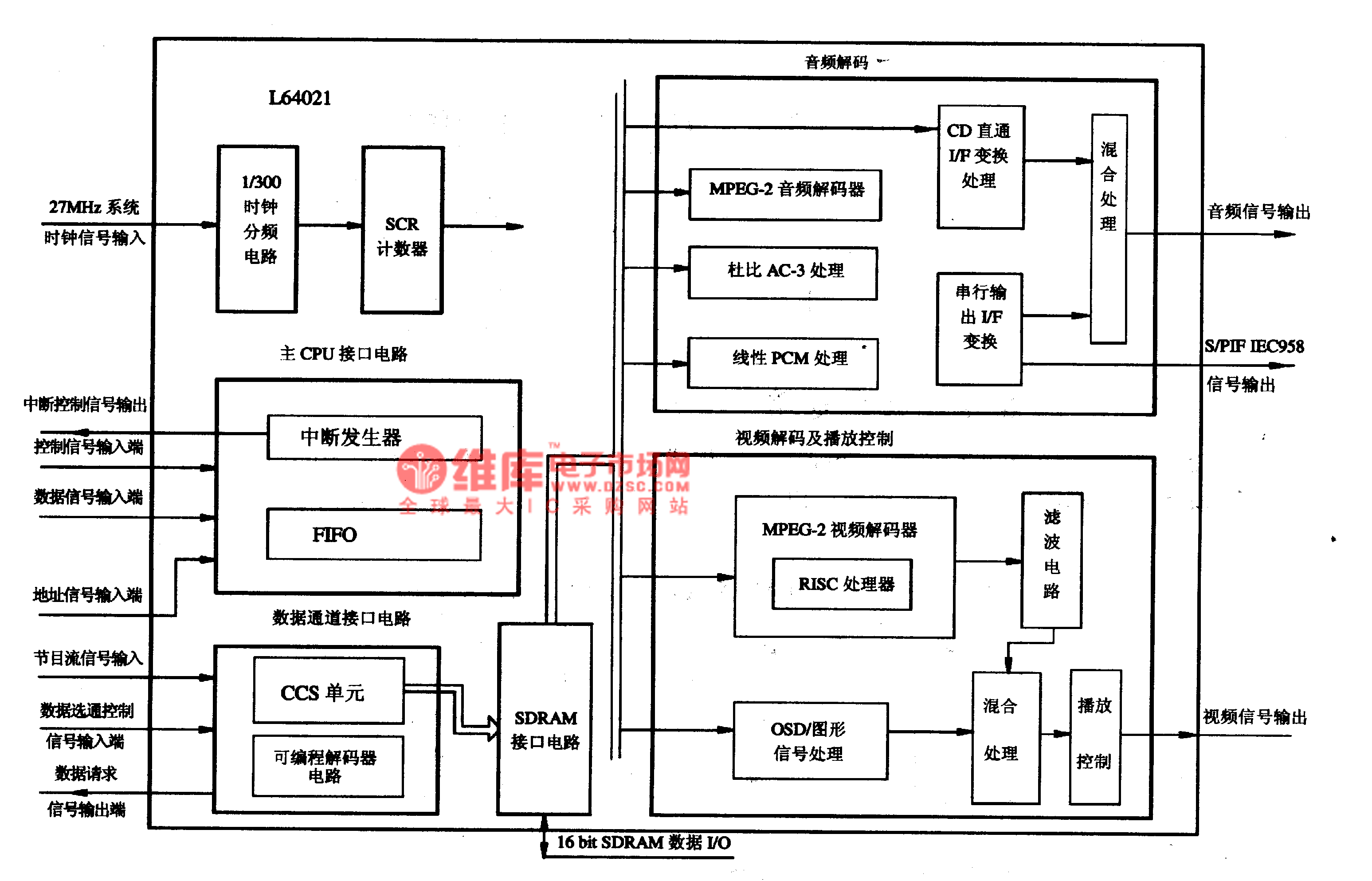

　　图1-1是L64021集成电路内部结构原理方框图。主要由主CPU接口电路、数据通道接口电路、SDRAM接口电路、音频解码电路、视频解码及播放控制电路等构成。

　　(1)视频处理电路。L64021内置RISC处理器和MPEG-2视频解码器，可进行MPEG-2主层主级(lSO13818一2)信号解且兼容MPEG-l系统层解码(ISO IS11172)，可处理图像的像素为720X480或30帧/S(NTSC制)和720X576或25帧/S(PAL制)，即CCIR601标准。

　　(2)音频处理电路。 L64021可对杜比AC-3解码，通过多声道扩展还可输出5.1声道信号。L64021内的音频解码电路，支持采样频率为16/22.05/24/32/44.1/48KHz的信号处埋电路，且可进行采样频率为48/96KHz的LPCM解码，对于CD-DA格式，芯片内还提供了PCM直通通道。

　　　　　　　　　　　　　　　　　　　　　　　图1-1 L64021内部结构方框图
　　(3)主CPU接口。主CPU接口允许用户编程控制L64021的运行状态，并可监视DSP输入的压缩数据及其是否有错:同时，该接口还允许CPU通过其对存储器中的OSD进行读写，以满足OSD显示的需要。

　　(4)数据通道接口。数据通道接口为并行输入方式，输入速率为2OMB/s，接收来自DSP送来的压缩数据(默认为DVD信息)，然后将数据进行错误检测、、再作CSS解密处理。若检测到的数据非MPEG-2或AC-3信息，则转入相应的处理。当硬件发生错误时，故障处理电路还将对音频输出通路作静音处理。

　　(5)存储器接口。存储器接口电路外接lMXl6bitSDlRAM(即2MB)存储电路作为音频和视频解码缓冲存储器。该存储器的工作状态可由L64021直接进行控制，也可通过主CPU接口由主CPU监测控制。

　　(6)视频输出接口。该接口电路可支持CCIR601标准信号的输出，也支持特技放像模式。当L64021工作于从动模式状态时，可以接收外部输入的时钟信号。

　　(7)音频信号接口。该接口可很方便地与大多数据DAC电路相连，支持S/PDIF(索尼/飞利浦数字接口模式)模式的信号处理后的输入和输出，提供的PCM输出信号为串行方式，并可输出AC-3和MPEG-2音频下混立体声信号。

　　(8)OSD控制器。L64021内部集成了4/16/256色OSD控制器，也可以与外接OSD发生器配合该芯片内相关电路进行工作。可以进行显示幅形的转换，即4:3或16:9的变换，以及24/25/30的帧频转换。可以进行子图像信号的解码，具有多种灵活的播放控制功能。

　　(9)系统时钟。L64021系统工作的时钟频率为27MHz，由外部电路提供，经IC内的1/300时钟分频电路分频以后提供给SCR计数器等相关电路，作为工作时的节拍，以协调各单元电路的工作。

　　(10)其他方面。L64021内还有一些辅助电路，例如PLL(锁相环)时钟，电源处理电路及某些供测试信号用的电路。

　　2、L64021各引脚功能

　　L64021集成电路采用低功耗CMOS 0.25PM工艺制造而成;采用160脚PQEP封装形式;采用低压3.3V电源电压(典型值)供电;各接口电平兼容TTL集成电路。其集成电路的引脚功能及数据见表1-1所列。

　　3、L64021典型应用电路信号流程

　　L64021集成电路应用于DVD影碟机中，其集成块的典型应用信号流程如图1-2所示。索尼DVP-M35型DVD影碟机的MPEG-2解码芯片采用的就是L64021，其信号流程通路与图1-2基本相同。

　　　　　　　　　　　　　　　　　　　　　　　图1-2 L64021集成块的典型应用电路信号流程

　　　　　　　　　　　　　　　　　　　　　　　　　　表1-1 L64021集成电路的引脚功能及数据
