L78LRO5-带复位功能的稳压集成电路图

出处：hbtan时间：2009-02-21

　　L78LRO5是一块带复位功能的稳压集成电路，广泛应用于各种大屏幕彩色电视机中。

　　1、功能特点

　　L78LRO5集成电路内部主要由复位电路，+5V电源稳压电路部分构成。

　　2、引脚功能及数据

　　L78LRO5在索尼Kv-K29MFl彩电上，其集成电路的弓脚功能及数据见表1-1所列。

提示:L78LRO5可用L78LRO5D、L78MO5A、L78LR05-/mA、L78MRO5、L78MRO5FA等直接进行代换。

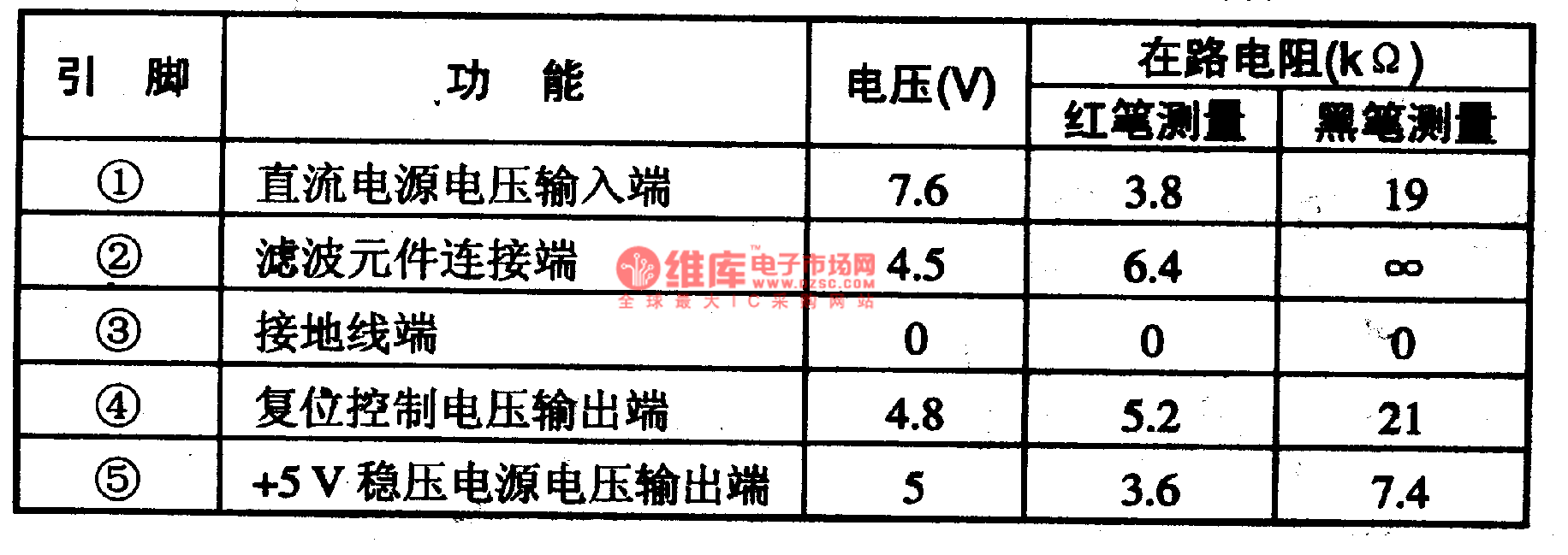

表1-1 L78LRO5集成电路的引脚功能及数据
