CL84是美国c-cube公司生产的专用VCD音视频解码集成电路，广泛应用于各种进口和国产影碟机中作音视频解码用。
1.功能特点
CU84集成电路将图像和伴音的解压电路合二为一。其主要功能是将MPEG-l标准压缩编码的CD格式和CD-ROM格式的复合数码信号解压处理成音频数码信号和视频数码信号，以便经音频和视频D/A变换电路还原为模拟音频和视频信号。其内含CPU接口、CD接口、内部DRAM/ROM接口、MPEG-l解压单元、字符发生器(OSD)、音视频接口等电路。其集成块的内电路方框图如图1所示。
图1 CL84一T128集成块的内电路方框图
2.引脚功能及数据

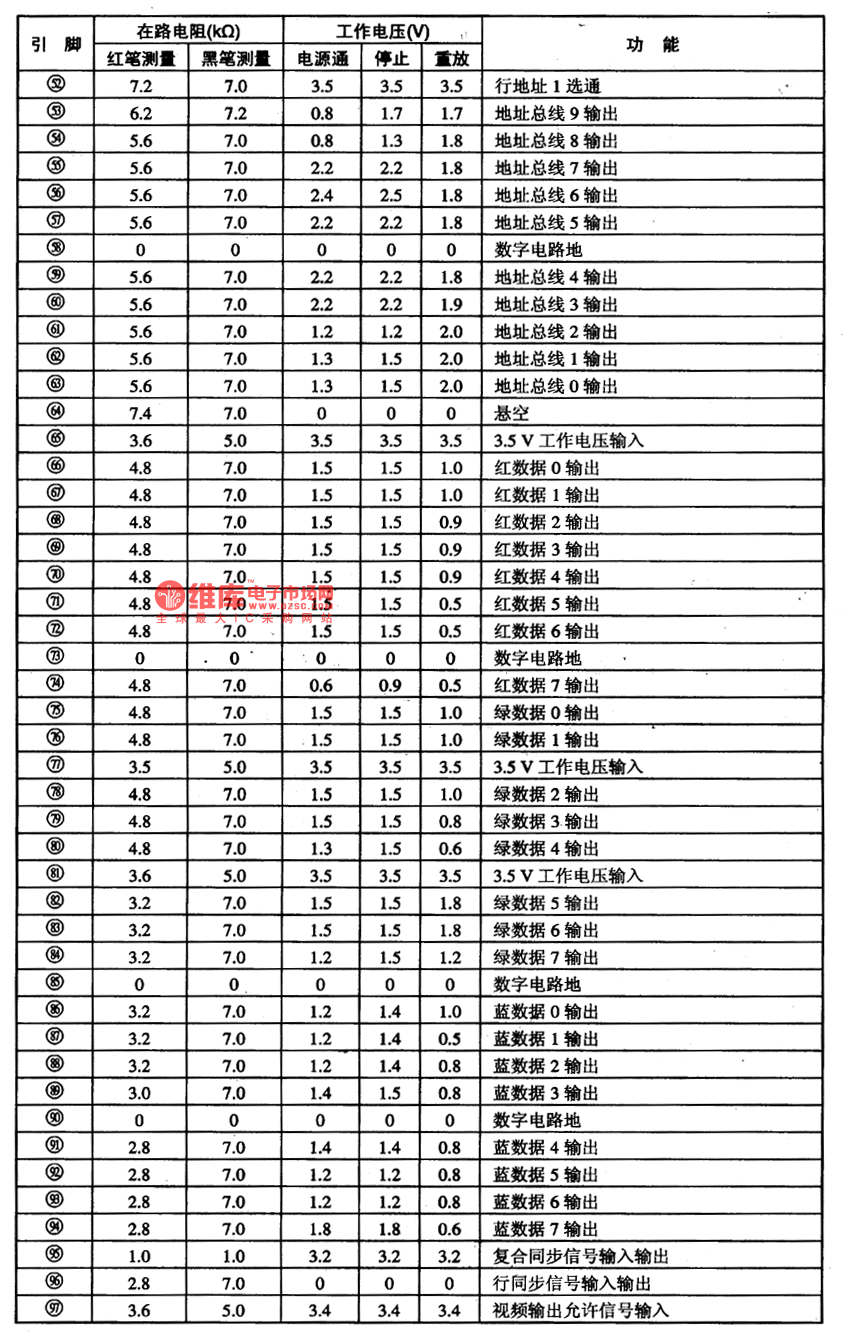

CL84一T128其集成电路的引脚功能及数据见表1所列。
表1 CL484一n28集成电路的引脚功能及数据
