HAl137W-调频中频集成电路图

出处：pic专用时间：2009-02-14

　　HA1137W是日本日立公司生产的调频中频放大集成电路，应用于高保真立体声调谐器中作调频中放。

　　1、HAl1137W内电路方框图及引脚功能

　　HA1137W集成块内部主要由中放、正交检波、低噪声前置放大，延迟高放AGC、调谐指示，申心指示等电路组成。其特点是:输入限幅灵敏度高，调幅抑制性好，谐波失真低，工作电压范围宽及±50KHz内无冲击噪声。

　　HA1137W集成电路采用双列16脚直插式封装，其集成块的内电路方框图及典型应用电路如图1-1所示，其集成电路的引脚功能及数据见表1-1所列。

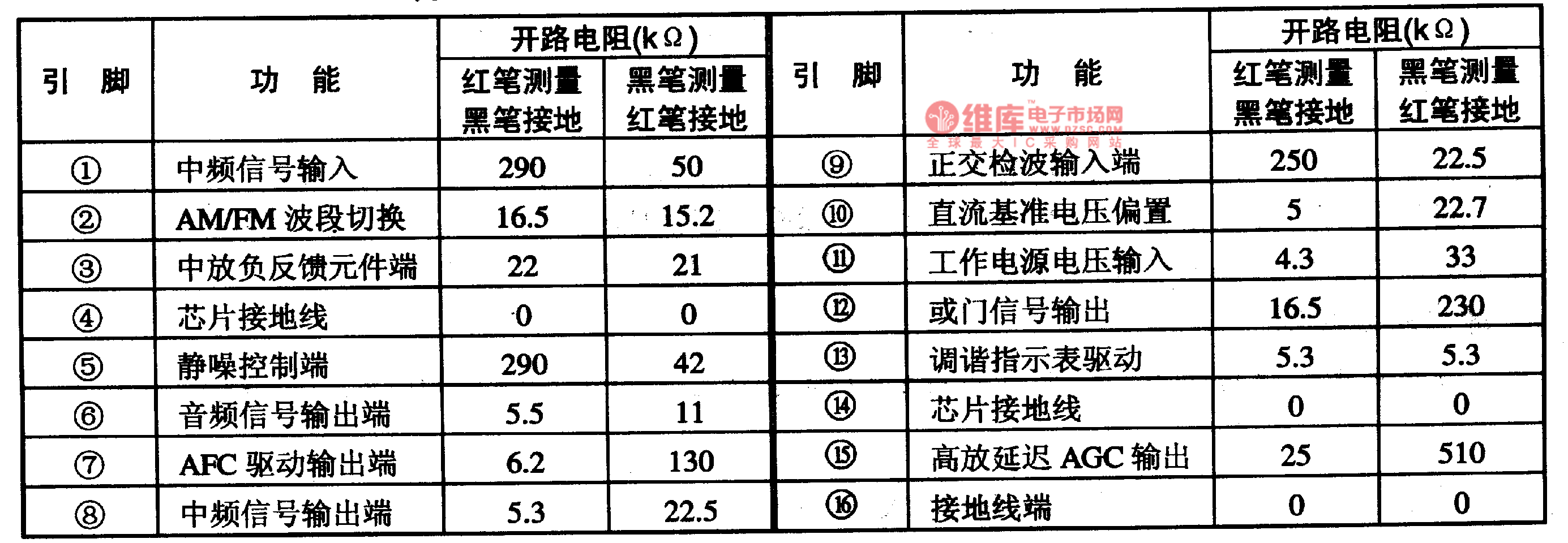

　　　　　　　　　　　　　　　　　　　　表1-1 HA1137W集成电路的引脚功能及数据
　　2、HAl137W主要电参数

　　(1)极限使用参数。在Ta=25℃时，电源电压Vcc=14V，允许功耗Pd=55OmW。
　　(2)主要电参数。静态时，①脚的中频输入典型电压为1.9V;⑥脚的音频输出典型电压为5.6V;⑦脚的AFC输出典型电压为5.6V。

　　动态时，在Vcc=l3V，fm=400Hz，Vi=1OOdBuv，条件下，有以下主要电参数。

　·电源电流妇Icc             当际司Vin=1OOdBuv时，值为39mA，典型值为32mA。
　·输入限幅电压Vin         当Vo=3dB，Vi=1OOdBuv，值为37dBuv，典型值为31dBuv。
　·音频输出电压Vo(AF)    值为138mV，值为72mV，典型值为92mV。
　·总谐波失真THD          值为0.3%，典型值为0.1%。
　·调谐指示输出             当Vin=70dBuV，⒀脚的典型值为1.5V;当Vin=1OOdBuV时，⒀脚的典型值为5.7V。
　·静噪灵敏度               当⑿脚的电压值V=1.4V时，典型值为35dBuV。
　·调幅抑制比AMR        VIN=l00dBUV，FM为400Hz，30%调制:AM为1KHZ，30%调制时，型值为45dB。
　·静噪衰减ATT            值为60DB。
　·静噪带宽BW            当⑿脚的电压值V=1.4V时，典型值为95KHz。

　　3.HAl1137W典型应用电路

　　HAl137W集成块的典型应用电路如图1-1所示。

图1-1 HA1137W集成块的内电路方框图及典型应用电路
