FAN8200、FAN82OOD是美国快捷半导体公司生产的低电压单片或步进电机驱动集成电路，可用于数码相机等两相步迸电机的驱动系统、磁盘驱动器、安全移动控制器、热敏式打印机。

　　1、功能特点

　　FAN8200、FAN8200D的内部结构原理如图1-1所示，由两路完全相同的控制电路组成。控制信号从IN端输入并经前级缓冲后送入片内控制器，然后由控制部分处理并驱动晶体管，由OUT端输出方波信号以控制电机的运行。触发使能端口(CE)的作用是分别对两个通道的输出进行控制，当CE端为低电平时，无论有无输入控制信号，输出端OUT始终呈高阻抗状态。因此，要使FAN820O、FAN820OD控制器输出工作证常，器件的触发使能端必须为高电平。

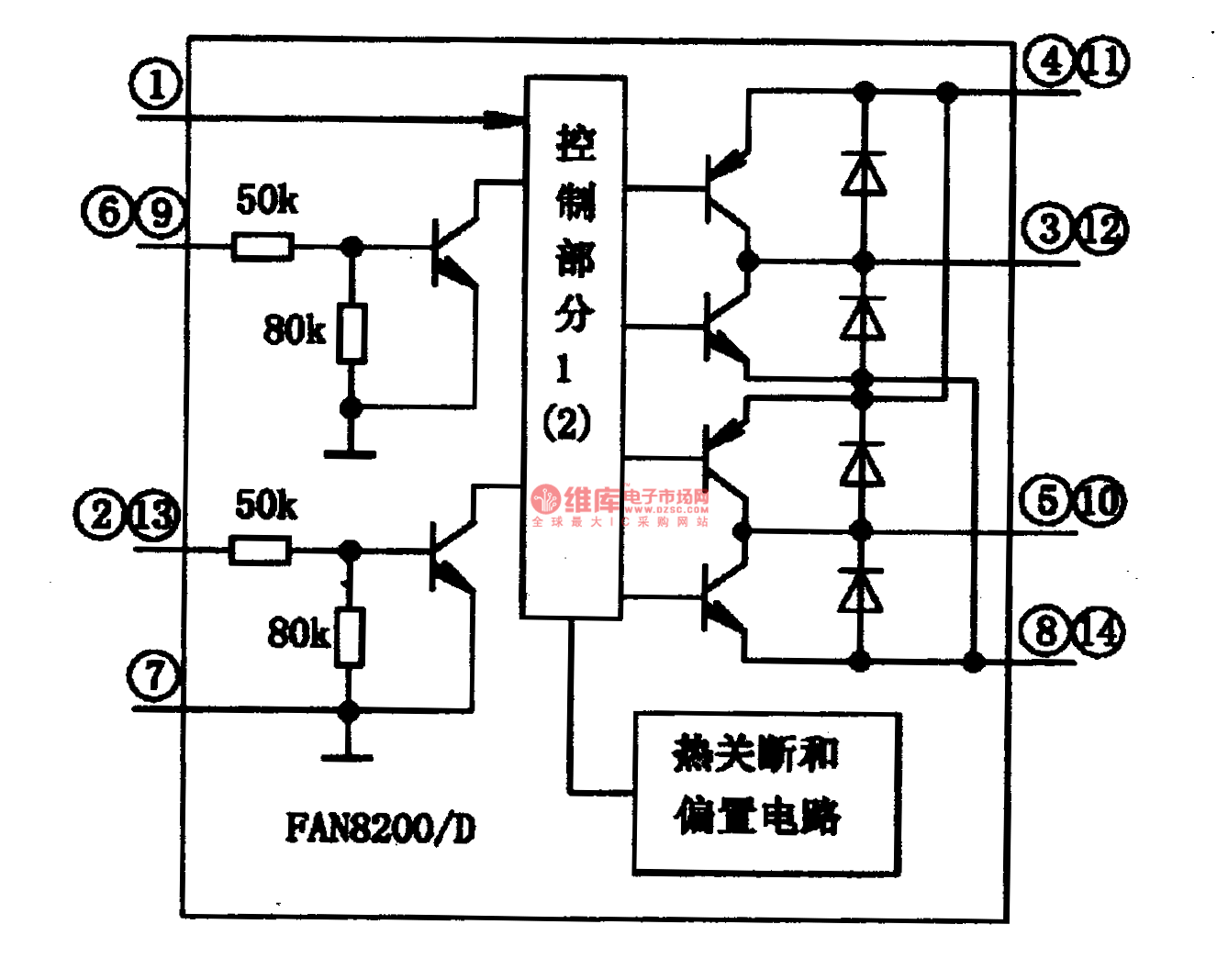

　　　　　　　　　　　　　　　　图1-1FAN8200、FAN8200D集成块的内电路方框图

    FAN8200、FAN820OD电源电压不得超过9V，通常可采用3.3V或5V。输入电压为7V;FAN820OD功耗为1W,FAN8200D功耗为0.6W;断态电源电路为0.2uA．

    2、引脚功能

    FAN8200采用14脚DIP-300封装，FAN8200D采用14脚SOP-225封装，其集成电路的引脚功能见表1-1所列。FAN820OD在双极电机驱动系统中的典型应用电路如图1-2所示。CPU方波信号从输入端和触发使能端送入集成电路后，便可对双相电机进行控制。FAN8200、FAN8200D在数码相机的电机驱动系统中的典型应用电路如图1-3所示。其集成电路可分别用来控制两个DC电机，一个(IN1、CEl)用于控制快门，另一个(IN2、CE2)控制光圈。


　　　　　　　　　　　　　　　　图1-2 FAN8200、FAN8200D在双极电机驱动系统中的典型应用电路

　　　　　　　　　　　　　　　　图1-3 FAN8200、FAN8200D在数码相机电机驱动系统中的典型应用电路


　　　　　　　　　　　　　　　　

表1-1   FAN8200/D集成电路的引脚功能
