ES4108是美国ESS公司专为超级VCD播放机开发生产的单片式解码集成电路,广泛应用于SVCD、CVD影碟机中。
1、功能特点
ES4108集成电路可对SVCD解码,兼容VCD。其内置有32位指令,32位数据流水线型的RISC精简微处理器,是一只可以编程的多媒体微处理器为,包括了音频、视频系统和引导层解码的霍尔曼解码运算处埋功能块。在软件支持下可对不同的压缩算法进行解码,重建视频数据,可以以YUV或RGB
数字像素的格式输出,音频支持标准或1(2)S格式。其集成块的内电路方框图如图1-1所示。
表1-1 ES4108集成块的内电路方框图
2、引脚功能数据

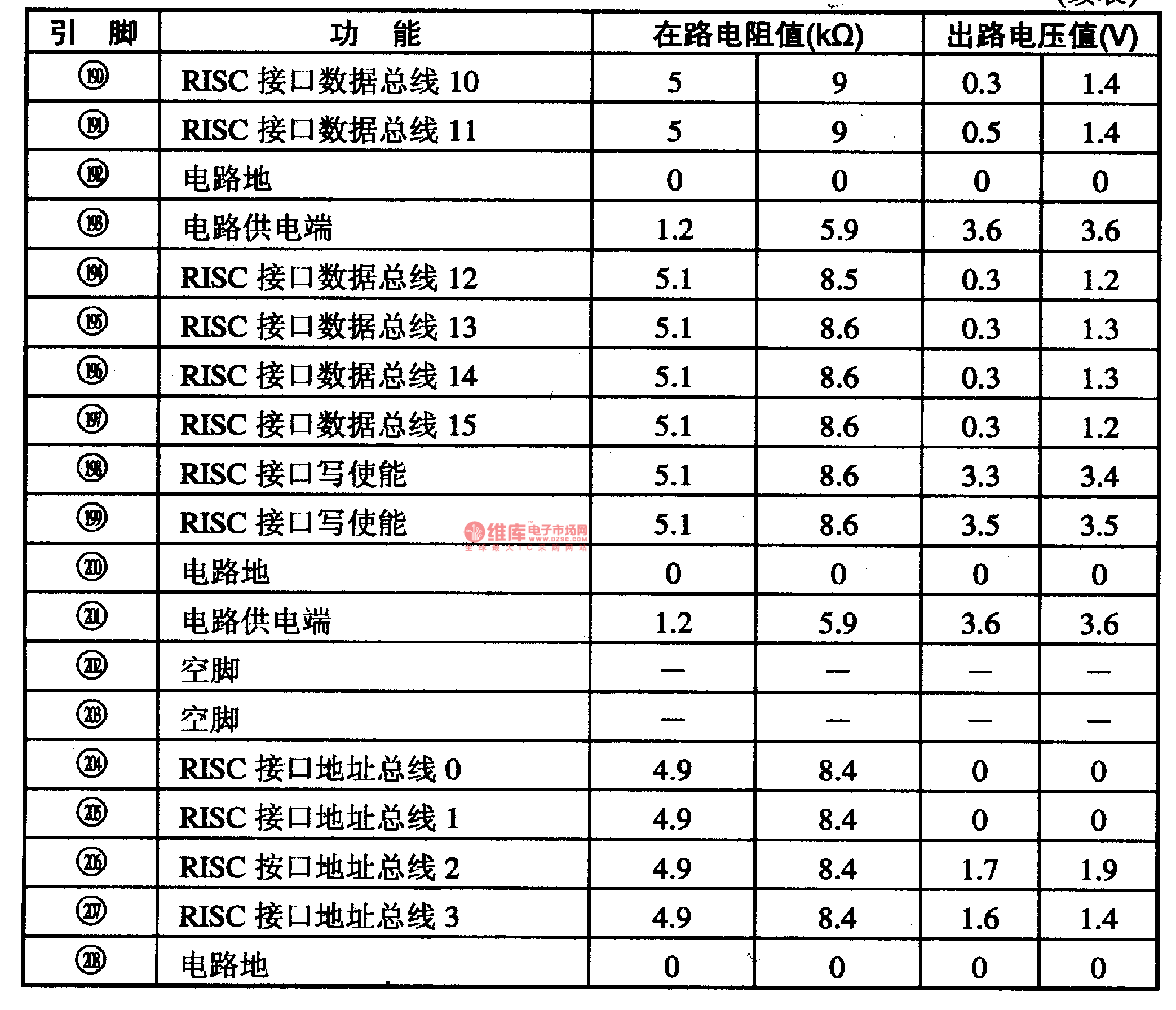

ES4108集成电路采用208脚PQFP封装,其集成电路的引脚功能及数据见表1-2所列。
