CXP912032-单片微电脑集成电路图

出处:mgf006时间:2009-02-12

  CXP912032是索尼公司专为索尼生产的KHM-210AAA型璐明DVD机芯电路开发的16位CMOS单片微电脑集成电路

  1、功能特点
  CXP912032集成电路内含SPC9O0 16位CPU、1281KB的ROM和6144的RAM,功能强大。还没有串行接口单元,8bitA/D与D/A变换器、14bitPWM、中断控制器和伺服控制电路及时钟电路等,其集成块的内电路方框图如图1-1所示。

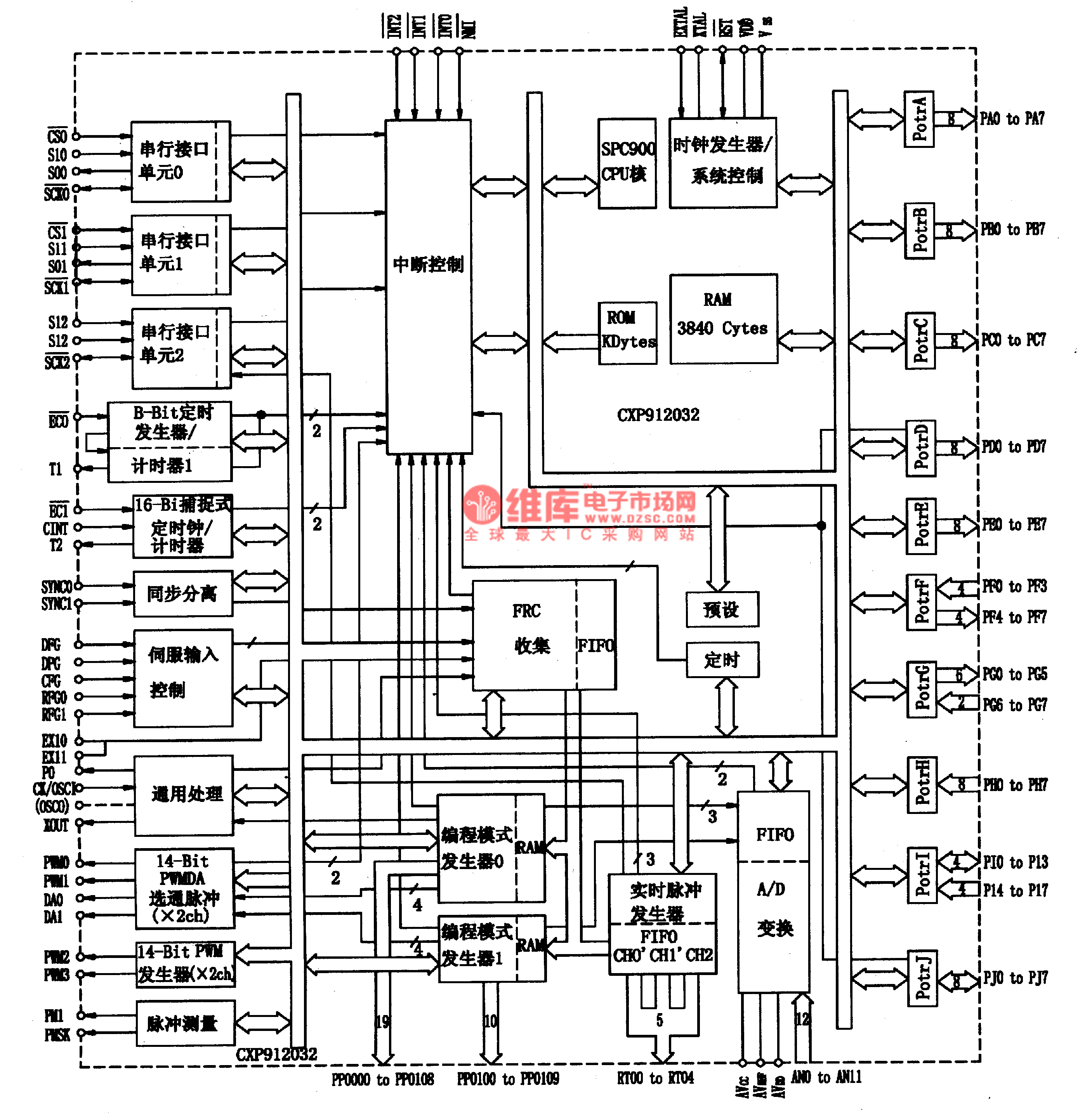

                 图1-1 CXP912032集成块的内电路方框图

  2、引脚功能及数据
  CXP912032集成电路采用100脚QFP封装方式,其集成电路的引脚功能及数据见表1-2所列。
                 表1-2  CXP912032集成电路的引脚功能及数据
