桑塔纳AJR发动机的故障自诊断电路图

出处：12864时间：2009-02-11

　　AJR发动机电脑 J220可以将传感器或执行元件中出现的故障存入故障存储器中。故障代码必须用大众公司生产的 VAG1552型或 VAG1551型故障诊断仪或其它多用读码器才能读出。

　　VAG1551故障诊断仪的外形及使用方法在桑塔纳 20OOGLi轿车电喷电路中已有叙述。VAG1552型故障诊断仪是在 VAG1551基础上升级换代产品，体积重量减少很多，功能更加齐全，外形很像一台笔记本电脑。此外，为了适应电脑J220的 80个端子的插接器的检测，同号端子检测盒也有专门 80端子的，代号为 VAG1598/22，这样测试就可以不直接去碰触电脑插接器的各个端子，同样可以检测各元件的阻值或电位。

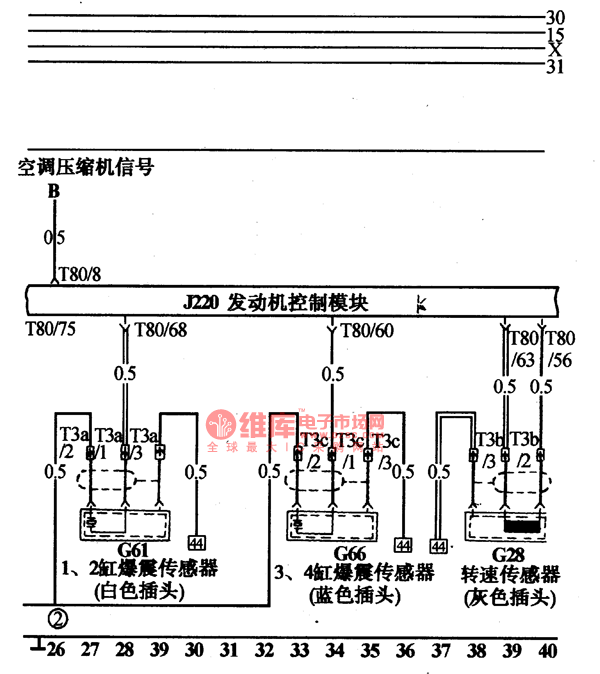

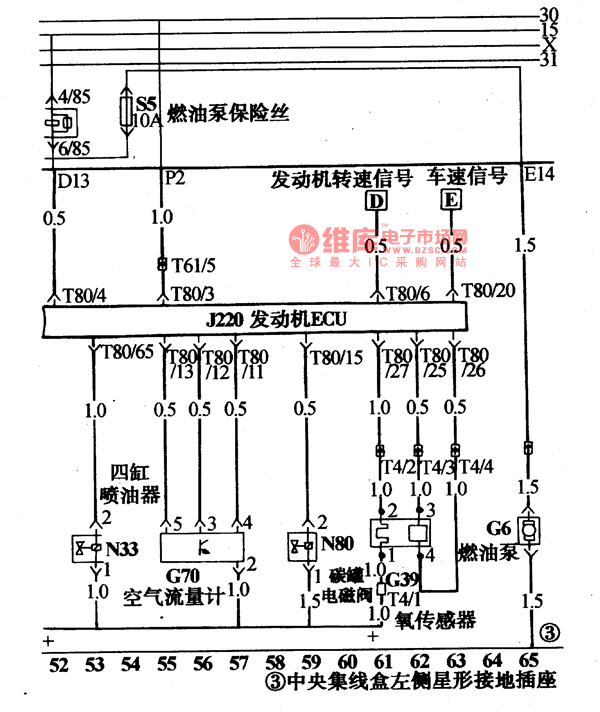

　　检测时，打开轿车变速杆下方的盖板，将故障诊断仪 VAG155或 VAG1552通过专用电缆线(VAG1551/3)接到诊断插座上。测试条件是:蓄电池电压大于 11.5V，发动机水温高于 80℃，各有关部位搭铁良好。AJR发动机故障代码如图2所示。
