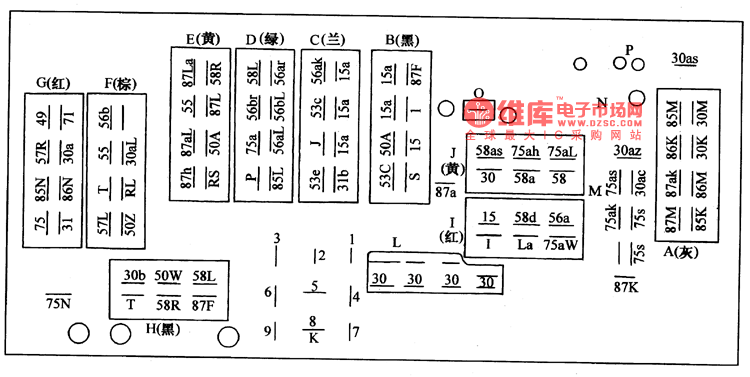

中央接线盒底部是通向全车各条线束的插接器汇集处。其中，来自仪表盘、前围的线束有6条，来自汽车左前方的线束有2条，来自右前方的线束1条，来自后方的线束1条，还有一些双头或单头插接器，它们的位置见图1。了解插接器位置及电线代号对于后面的读图有很大帮助。
从图可见:
A插头:灰色，8根线，属于仪表板线束，其中在布线图上的各条电线代号分别是A87M， A87aK、A86K、A85M、A85K、A86M、A3OK、A3OM。
B插头:黑色，8根线，属于右前方线束，各条电线的代号是:B53C、B5OA、Bl5a、Bl5a、BS、Bl5、BI、B87F。
C插头:蓝色，8根线，为仪表板线束。电线代号是C53e、CJ、C53C、C56aK、C3Ib、Cl5a、Cl5a、Cl5a。
D插头:绿色，8根线，为左前方线束，电线代号是DP、D75a、D56br、D58L、D85L、D56aL、D56ar。
E插头:黄色，8根线，为左前方线束,电线代号是E87h、E87aL、E55、E87La、ERS、E5OA、E87L、E58R。
F插头:棕色，7根线，为仪表板线柬，电线代号是F57L、FT、F55、F56b、F5OZ、FRL、F3OaL。
G插头:红色，8根线，为仪表板线束，电线代号是G75、G85N、G57R、G4g、G3l、G86N、G3Oa、G71。
H插头:黑色，6根线，为后线束，电线代号是H3Ob、H5OW、H58L、HT、H58R、H87F。
I插头:红色，6根线，为仪表盘线束，电线代号是:115、158d、156a、II、ILa、175aw。
J插头:黄色，6根线，为仪表盘线束，电线代号是J58as、J75ah、J75aL、J3O、J58a、J58。
还有L、M、N、O、P、87a、75N、3Oas等插接器为单线或双线插接器。
从以上电线代号和布线图可以看出:线柬与中央接线盒相交的插接器中的同一条电线，在原车资料中常有两个代号，其中一个代号表示电线在几线第儿号插接器中的某个位置，另一个代号表示这条电线在中央接线盒的某号插接器(用字母A、B、C……表示)某条电路(如30万、15号、58号……)，这种线路表示法可以有助于线路装配。
两种不同的线路代号举例如下:
在电路原理图中，我们用字母表示以下几处搭铁地点:
A点 仪表盘搭铁干线;
B点 夹箍立柱左侧;
C点 连接支架搭铁，在汽车左前线束内;
D点 位于左后灯座附近;
E点 仪表盘开关配线后面;
F点 夹箍立柱左侧;
G点 在迸气歧管上;
O点 蓄电池负极。
末注搭铁地点靠元件金属外壳与机体搭铁，搭铁线均采用棕色或以棕色为基本色兼有别色条纹的电线来连接。
