桑塔纳2000GLi轿车点火分电器路图

出处：dongln时间：2009-02-10

　　　　

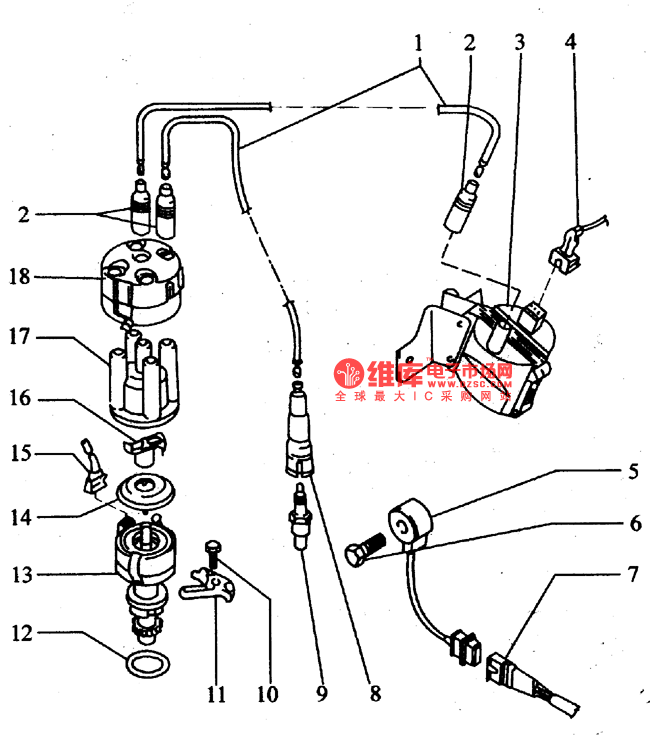

                                桑塔纳2000GLi轿车点火分电器路图1-1
                             l一高压线;2一防干扰插头(0·9-lkΩ);3一点火线圈;4一点火线圈插接器:
                            5一爆震传感器(C6l位于发动机缸体上);6-螺钉;7-爆震传感器插头;8-火花塞插头(4.5-5.SkΩ);
                             9一火花塞;10一分电器压板螺钉(25Nm);门一分电器压板;12一0形圈;
                            13一带霍尔传感器的点火分电器(G40);14一防尘盖;15一霍尔传感器插头;
                            16一分火头(型号Rl，1.lkΩ);17一分电器；18一屏蔽罩
