别克-世纪3·3L发动机控制电路图(三)

出处：awey时间：2009-02-09

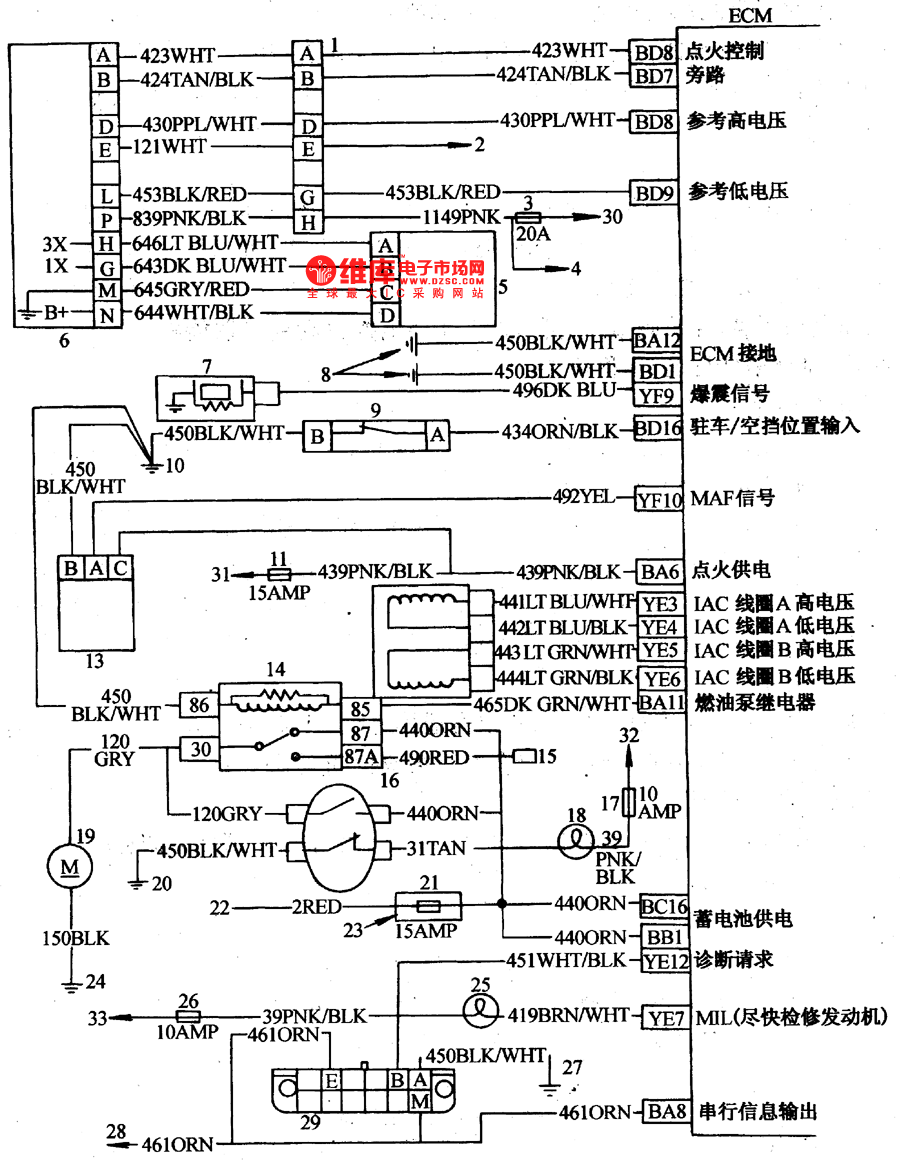

                                                                 别克-世纪3·3L发动机控制电路图(三)
                        1一去点火开关;2一空调保险丝;3一空调控制开关;4一空调高压开关;5一空调低压开关;6一发动机/
                         空调保险丝;7一空调离合器继电器;8一二极管封闭在线柬里，离配线接头约3·8cm;9一发动机右后部
                          接地;10一空调压缩机离合器;11一去车速表;12一去定速模块管脚D;13一风扇继电器;14一散热器风
                          扇;15一P/S托架接地;16一易熔连接;17一冷却液温度传感器;18一去起动机B+;19一节气门位置传
                           感器;20一氧传感器;21一变速器螺栓接地;22一位于变速器里;23一车速传感器
