AN8825NFHQ是日本松下公司专为第-代DVD机芯配套生产的前端处理集成电路，广泛应用于松下系列DVD影碟机上。

1.功能特点

　　AN8825NFHQ集成电路可将激光头送来的信号放大后输入的光盘信息处埋成同步化的RF(射频)数字信号，还将激光头识读光盘状态信息处理成聚焦误差和循迹误差信号供后级电路用。其集成块的内电路方框图如图1所示。

　　图1 AN8825NFHQ集成块的内电路方框图

2.引脚功能及数据

　　AN8825NFHQ集成电路采用10O脚QFP封装结构，其集成电路的引脚功能及数据见表1所列。

　　(1)(33)、(40)、(46)、(63)、(86)脚为电路接地线。

　　(2)(43)、(51)、(55)、(76)、(90)脚为5V供电端，红笔测量为2.6kΩ，黑笔测量为2.5kΩ。

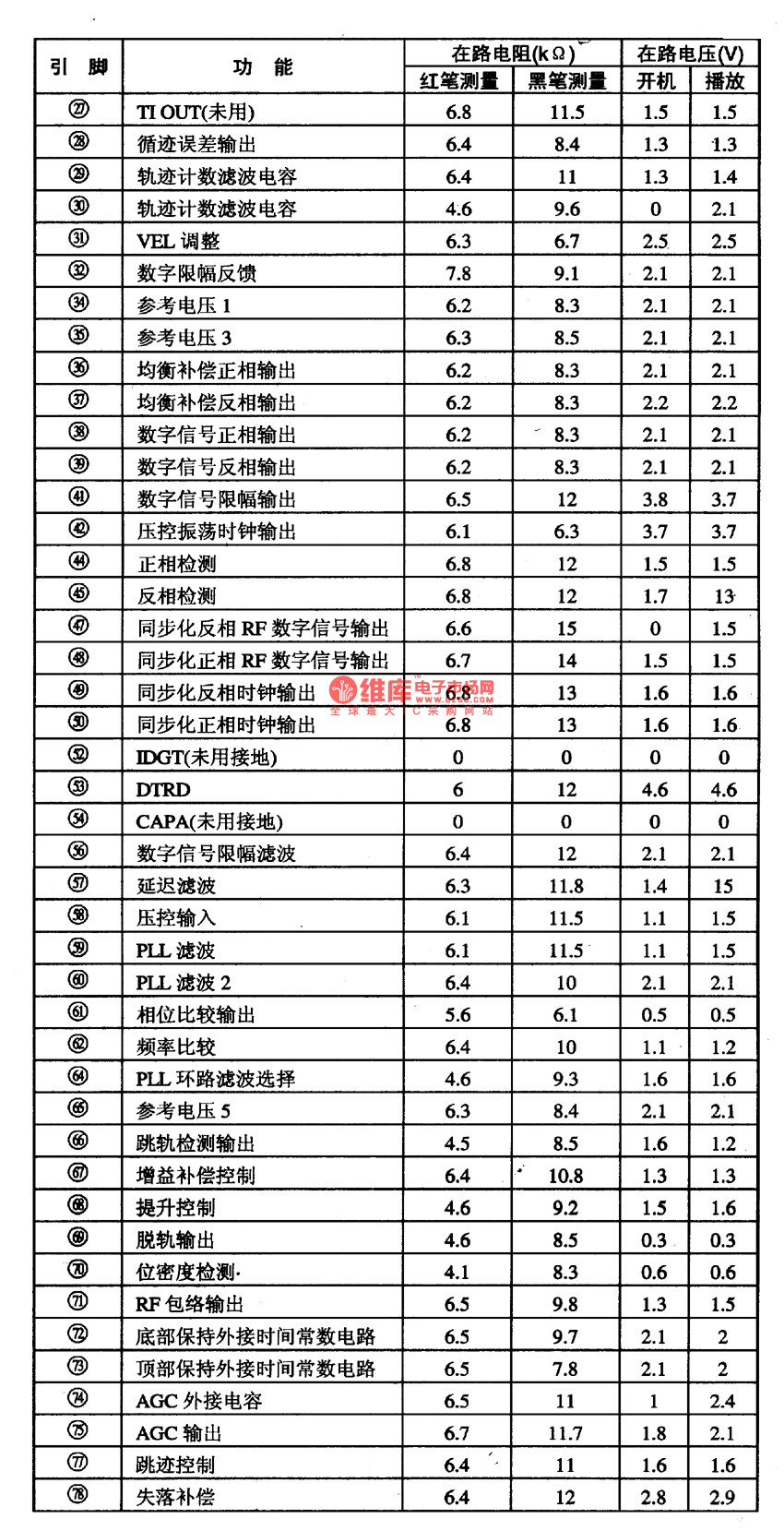

　　表1 AN8825NFHQ集成电路的引脚功能及数据
