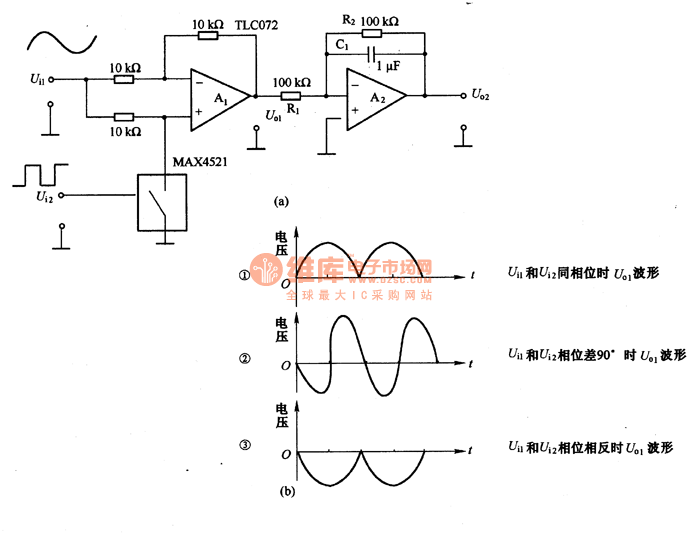

本图是由MAX4521等构成的相位检波电路。这是由运算放大器TLC072和模拟开关MAX4521构成的相位检波电路，适用于PLL电路或锁定放大器。电源电压为±5V，输入、输出信号电平为±4V以下，工作频率为10HZ~1OOkHZ。Ui1和Ui2分别输入同频率的正弦波和方波，方波的占空比为50%，A1的输出波形为U。1如图7-15(b)所示，当Ui1和Ui2同相位时，A1输出如图(b)中①波形;当Ui1和Ui2相位差为90°时，A1输出如图(b)中②波形;当Ui1和Ui2相位相反时，A1输出如图(b)中③波形。由A2等构成将A1输出进行平滑的滤波器，增益为R2/R1，频率特性由R2和C1设定。C1要选用损耗小的片电容，A2选用FET输入型运算放大器。
