多功能红外遥控器(555、MC1558)

出处:chentie时间:2009-01-29

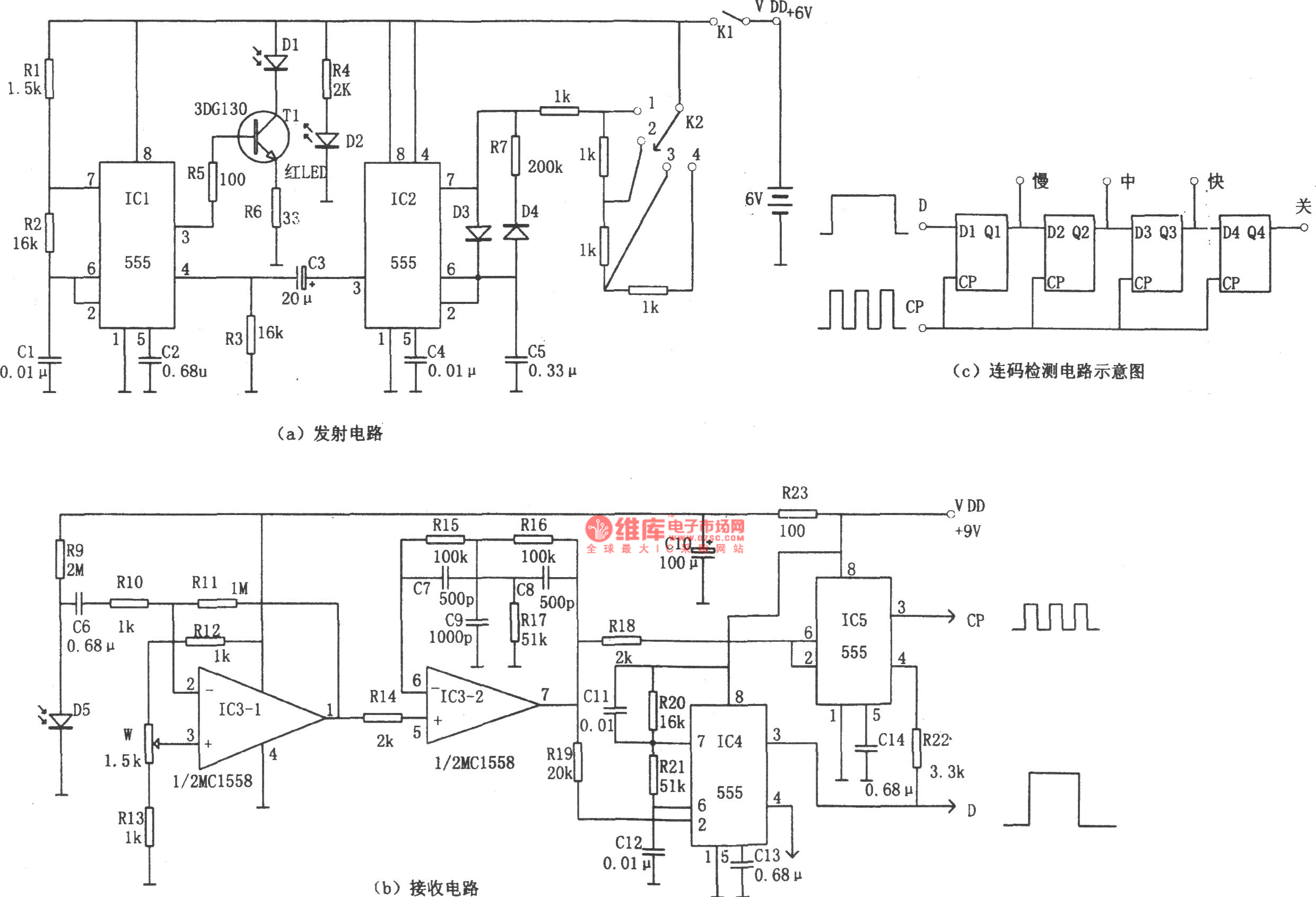

  如图所示为多功能红外遥控电路。该电路由红外脉冲发射电路和红外接收电路组成。 红外发射器如图(a)所示,由两个以时基电路555为的多谐振荡器组成。其中IC1(555)和R1、R2、C1等组成的多谐振荡器的振荡频率为f=1.44/(R1+2R2)C1,图示参数对应的频率约为3kHz,该信号用以驱动红外发射二极管D1的载波。IC2(555)和C5、R7及开关K2连接的电阻等组成另一多谐振荡器,用于键控编码。其输出的脉冲波形加至IC1④脚,以作为键控调制信号。编码器采用四连编码方式,当K2拨至“4”时,IC1输出4个脉冲;K2拨至“3”时,IC1输出3个脉冲;K2拨至“2”时,输出2个脉冲;K2拨至“1”时,输出1个脉冲。这4个发射状态可代表快、中、慢速和关机4种控制功能。红外接收放大电路如图(b)所示。接收管D5将红外调制光信号转换为调制的电信号,并经IC3-1放大后加至有源带通滤波器IC3-2舶选出发射的载波信号。IC4(555)和R20、R21、C21等组成单稳态延时电路,其输出信号作为连码检测电路的数据信号,并加至IC5的复位端(④脚),以选通波形。IC5为施密特触发器,其将波形整形后加至连码检测电路,以作为控制时钟。连码检测电路的示意图如图(c)所示。它接成D触发器的形式,四级相串接,单稳态触发器分别解出快、中、慢速和关机的编码脉冲。本电路利用了键控编码连码检测技术,从而实现了开/关、快、中、慢3速的控制功能。
