日立A1PM8C机芯彩电机型有：日立25M8C、25M8C-041、25M8C-042、29M8C等。该电源能适应90V-260V电网电压。

    振荡过程
    220V交流电压经全波整流，在C906上产生约300V的直流电压，经T901的L1绕组加到IC901的（3）脚，同时220V经半波整流，再经R942、R903、R904加到IC901的（2）脚，IC901内部开关管开始导通，T901中L1中电流增大，绕组L2中感应出正反馈电压，该电压经Q901、D905、L907加到IC901的（2）脚，于是IC901内部开关管迅速饱和。
    开关管导通期间，L2绕组一方面经R906、R907向C905充电，另一方面经R909向C909充电，C909充电的结果是IC901（1）脚的电位逐渐下降，当（1）脚电压比（4）脚电压低0.7V左右时，内部三极管导通，对开关管的B极分流，使开关管退出饱和状态，导致L1、L2绕组的感应电压极性发生翻转，正反馈的结果使开关管迅速截止。开关管导通期间，T901储存磁场能量。
    开关管截止期间，C505通过IC901内部三极管放电，C909通过D906、R907放电，T901储存的磁场能量向负载释放，在C911上形成111V电压，在C912上形成15V电压。随着T901能量的释放、C909经D906、R907放电，IC901（2）脚电位逐渐上升，内部开关管将再次导通，开始新一轮振荡。
    Q901、R930、ZD904、D916等元件组成的串联型稳压电路作用是，使开关管在导通时B极（即IC901的（2）脚）电压保持稳定。

    稳压电路
    稳压电路由IC904、IC902、IC901的（1）、（5）脚等元件组成。输出电压发生波动时，由IC904检测，控制IC902（光耦）的导通程度，进而控制IC901（1）、（5）脚的电流，通过IC901内部控制开关管的导通时间，即可实现稳压。

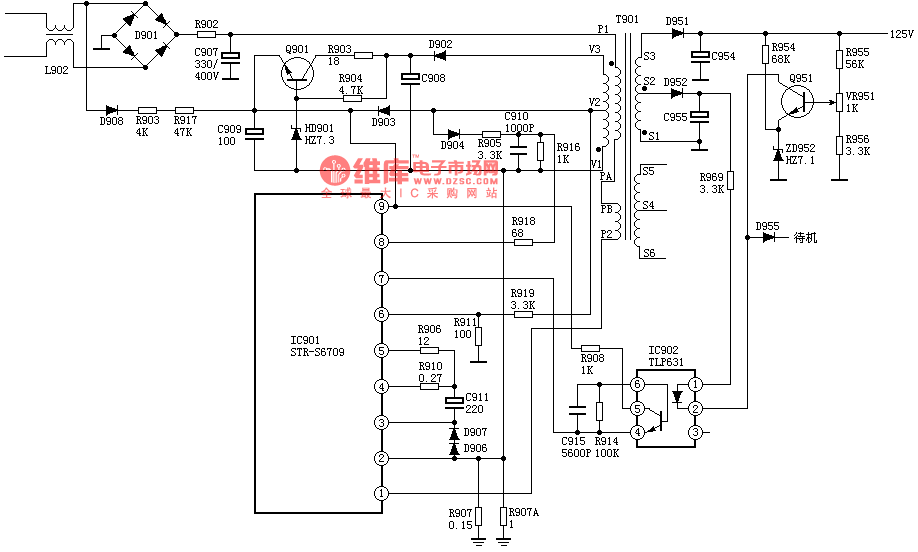

　　日立A1PM8C电源电路图日立A1PM8C电源电路图
