电话记录器(CD4511B、CD4518B)

出处:hua902108时间:2009-01-25

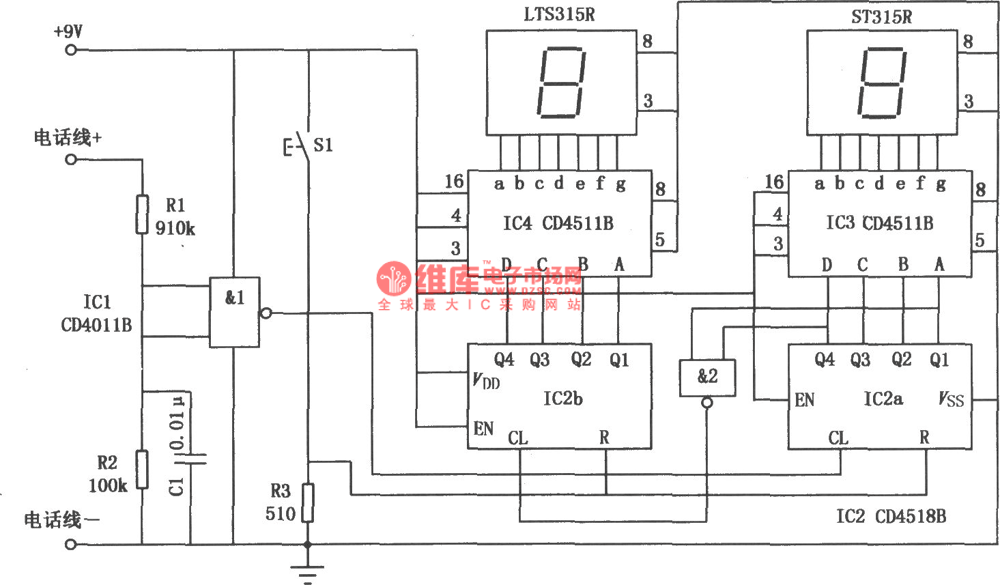

  电话记录器电路如图所示。它主要用来对一天内电话被使用的次数进行记录并显示,帮助人们及时了解电话的使用情况。该记录器由两个七段数码管组成,因此计数可达99。电路中设计了复位按钮,可对计数进行清零。
