由智能温度传感器TMP03构成的低电压逻辑电路

出处：狂崽时间：2009-01-10

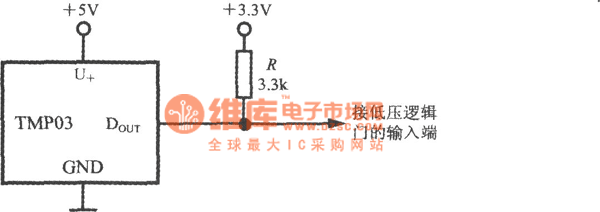

　　属于集电极开路输出方式，这就为在低压下驱动逻辑门提供了便利条件。低电压逻辑电路如图所示。TP03的DOUT端经过3.3kΩ上拉电阻接+3.3V电源，通过R的电流约为1mA。TMP03的输出电平送至低压逻辑门的输入端。该电路适配+3.3V系统。
