方波振荡器(741)

出处：puppy2005时间：2009-01-07

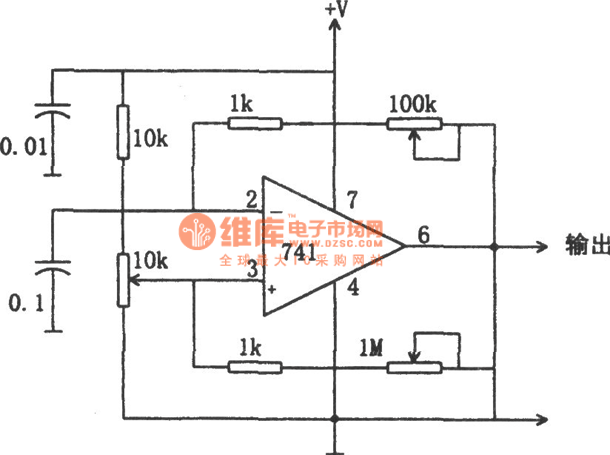

　　如图所示为方波振荡电路。该电路可以产生频率为100～1000Hz以上的方波，其振荡频率通过100kΩ和1MΩ两个电位器进行调节，而输出方波的线性则由10kΩ电位器调节。如果只需单频输出，则100kΩ和1MΩ两个电位器可用固定电阻替代。
