电动机制动器

出处:pheavecn时间:2008-09-25

  本例介绍一种RC反接式电动机制动器,它与常用的电磁式制动器相比,具有制动速度快、制动时间可调、成本低等特点,可用于各种瞬司制动的机械运转设备 (例如木材加工带锯机)中。
  电路工作原理

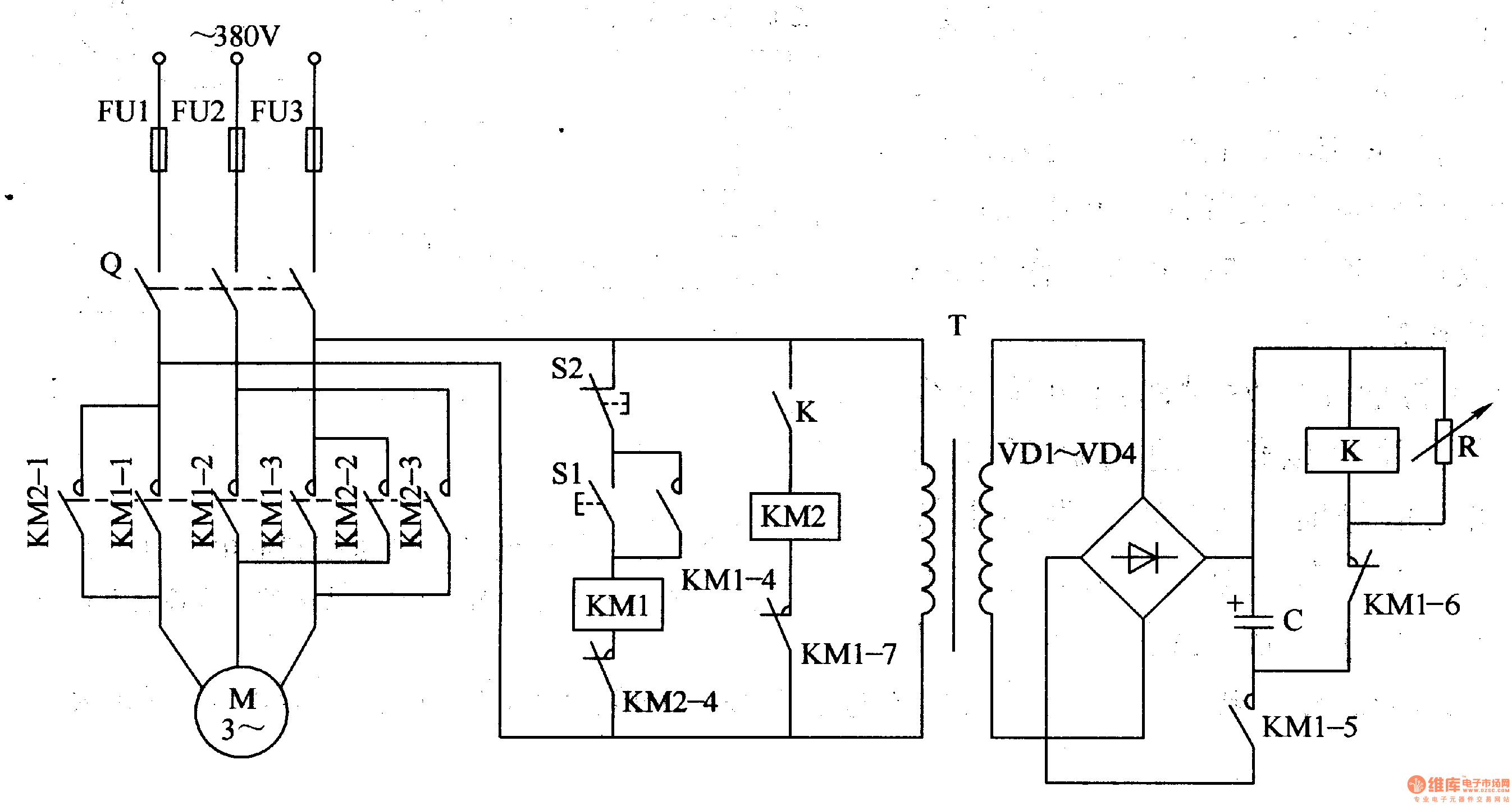

  该电动机制动器电路由电源变压器T、整流二极管VDl-VM、可变电阻器R、电容器C、继电器K、交流接触器KMl与KM2和起动按钮Sl、停止按钮S2等组升/降机电动机超速控制器成,如图8-65所示。

  当按动起动按钮Sl后,交流接触器KMl通电工作,其常开触头KMl-l-KMl-5接通,常闭触头KMl-6和KMl-7断开,电动机M起动运转,电源变压器T也通电工作,其二次侧产生的感应电压经VDl-VD4整流后,对电容器C充电。此时交流接触器KM2和继电器K均不工作。
  当按动停止按钮S2后,KMl断电释放,其各常闭触头接通,常开触头释放,电动机M断电;与此同时,电容器C通过KMl-6触头对继电器K放电,使K吸合,其常开触头接通,便交流接触器KM2瞬间通电工作,其常开触头KM2-l-KM2-3瞬间接通一下,给电动机M施加一个瞬间反转电流,电动机M在此反转电流的作用下快速停转,从而解决了电动机停机后的惯性运转司题。
  调节电阻器R的阻值,可以改变对电动机M的制动时间,以免制动过量而弓起电动机反转。
  元器件选择
  R选用密封式可变电阻器。
  C选用耐压值为5OV的铝电解电容器。
  VDl-VD4均选用1N4001-1N4007型硅整流二极管
  K选用l2V小型继电器。
  KMl和KM2均选用CDClO系列交流接触器。
  T选用3-5W、二次电压为l2V的电源变压器。
