自动干手器四

出处：lilylady时间：2008-09-24

　　电路工作原理

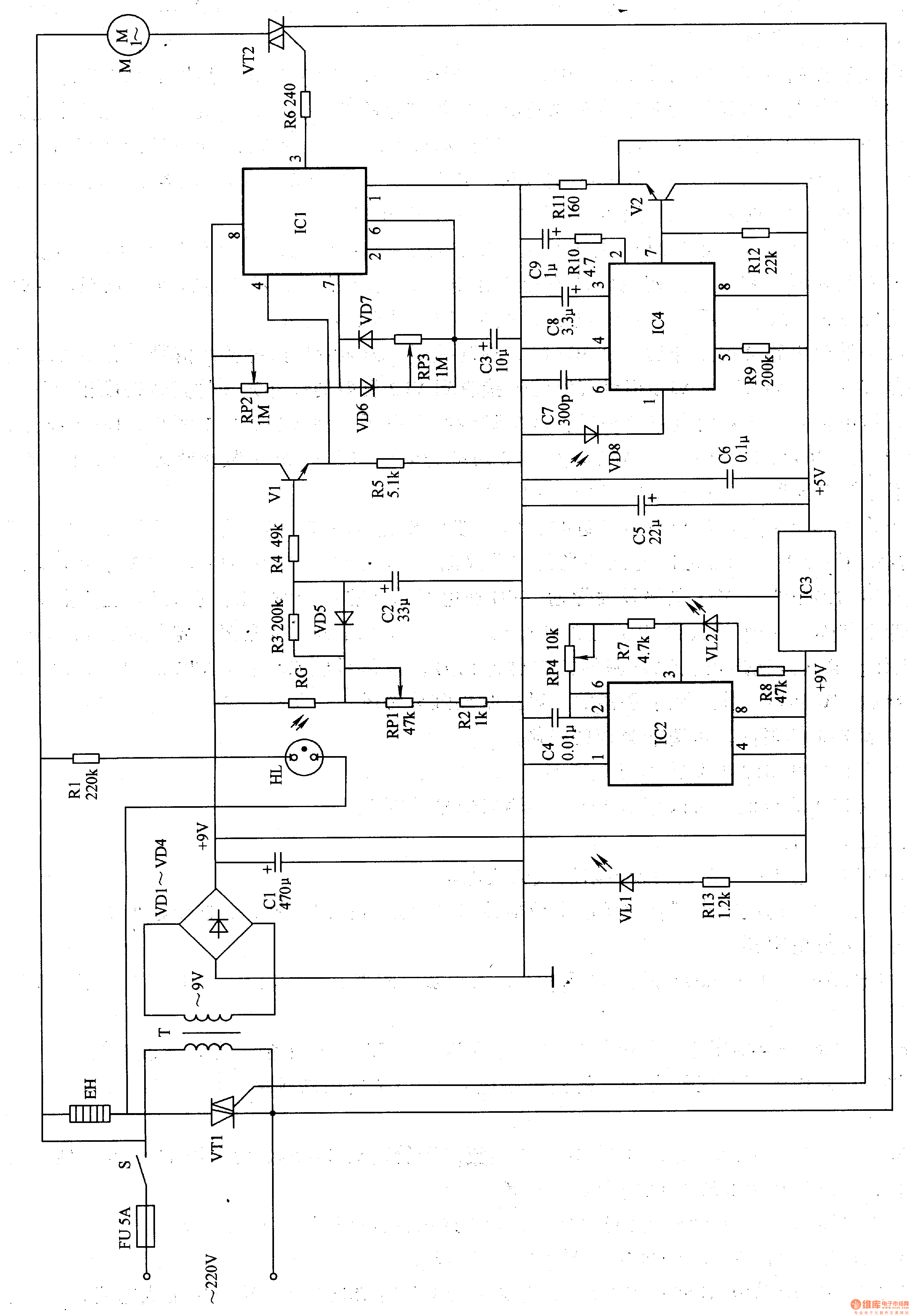

　　该自动干手器电路由电源电路、红外发射电路、红外信号处理电路、电热器控制电路和风扇控制电路组成，如图9-127所示。

　　电源电路由熔断器FU、电源开关S、电源变压器T、整流二极管VD1-VD4、滤波电容器Cl、C5、C6、电阻器R13、电源指示发光二极管VL1和三端稳压集成电路IC3组成。
　　红外发射电路由红外发光二极管VU、电阻器R7、R8、电容器RP4、电容器C4和时基集成电路IC2组成。
    红外信号处理电路由红外光敏二极管VD8、电阻器R9、RlO、电容器C7-C9和红外信号处理集成电路组成。
    电热器控制电路由电阻器R11、Rl2、晶体管V2、晶闸管VTl和电热器EH组成。
    风扇控制电路由光控延时电路和风扇电动机控制电路两部分组成。光控延时电路由电阻器R1-R5、光敏电阻器RG、电位器RP1、氖指示灯HL、二极管VD5、电容器C2和晶体管Vl组成;风扇电动机控制电路由电位器RP2、RP3、二极管VD6、VD7、电容器C3、电阻器R6、晶闸管VT2、时基集成电路ICl和风扇电动机M组成。
    接通电源开关S，交流220V电压经T降压、VDl-VD4整流、C1滤波后产生+9V电压，作为红外发射电路和风扇控制电路的直流工作电源;同时经R13限流后将VLl点亮。+9V电压还经IC3二次稳压后产生+5V电压，供给红外信号处理电路。
    红外发射电路通电工作后，从IC2的3脚输出频率为4OkHz振荡脉冲信号，驱动VL2发出调制红外光。VD8(与VL2相对着安装)接收到VL2发射的红外光并将其转换成相应的电信号，该电信号经IC4内电路处理后，从7脚输出低电平，使V2和VTl截止，EH不加热，HL不发光，RG无光照而处于高阻状态，C2两端为低电位，Vl处于截止状态，ICl不工作，VT2不能触发导通，风扇电动机M不转动。
    当将手伸至千手器的出风口附近时，VL2与VD8之间的红外光路被手隔断，I叫的7脚变为高电平，V2与VD8之间的红外光路被手隔断，lC4的7脚变为高电平，V2导通，其发射极输出的高电平便VTl受触发而导通，EH通电开始加热;同时HL点亮，RG受光照射而变为低阻状态，+9V电压经RG、R3对C2充电，当C2两端电压充至一定值时，Vl导通，ICl工作，其3脚输出占空比可调的方波脉冲信号，该信号经R6加至VT2的门极，使VT2间歇导通，M间歇工作，从干手器的出风口吹出阵阵热风。
    调节RPl的阻值，可改变光控的灵敏度。
    调节RP2和RP3的阻值，可改变M通电、断电的时间。
    调节RP4的阻值，可改变lC2的3脚输出信号的频率。
    元器件选择
    Rl-R13选用1/4W金属膜电阻器或碳膜电阻器。
    RPl和R叫选用超小型合成碳膜电位器或可变电阻器;RP2和RP3选用超小型有机实心电位器或可变电阻器。
    RG选用亮阻小于2kΩ、暗阻大于1OOkΩ的光敏电阻器，使用时与HL封装花一起组成光耦合器。
    Cl-C3均选用耐压值为l6V的铝电解电容器;C4和C6选用独石电容器或涤纶电容器;C5、C8和C9均选用耐压值为lOV的铝电解电容器;C7选用高频瓷介电容器或玻璃釉电容器。
    VDl-VD4选用1N4004或1N4007型硅整流二极管;VD5-VD7均选用1N4148型硅开关二极管;VD8选用PH302型红外光敏二极管。
    VLl选用φ3mm的高亮度发光二极管;VL2选用SE303型红外发光二极管。
    Vl和V2选用S9013或S9014型硅NPN晶体管。
    ICl和IC2均选用NE555型时基集成电路;IC3选用78L05型三端稳压集成电路;IC4选用CX2O106或KA2184型红外信号处理集成电路。
　　VT1选用3A、600V的双向晶刊管;VT2选用lA、600V的双向晶闸管。
　　T选用5W、二次电压为gV的电源变压器。
　　EH选用100-300W的电热丝。
　　M选用交流220V的微型风扇。
　　HL选用普通氖指示灯。
