自动干手器二

出处：benben1211时间：2008-09-24

　　电路工作原理

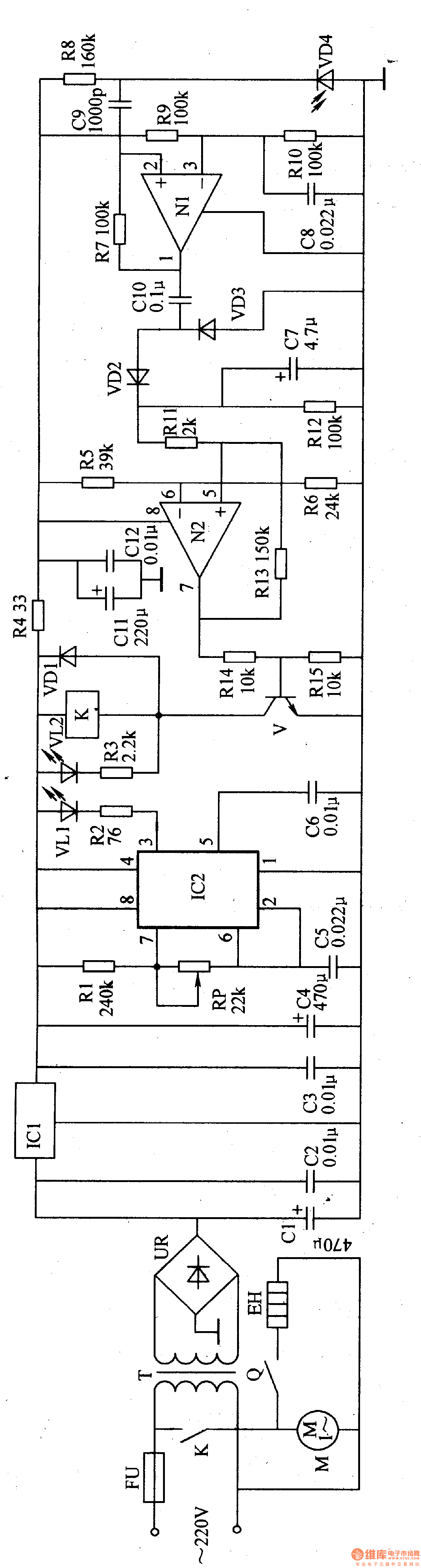

　　该自动干手器电路由电源电路、红外发射电路，红外接收放大电路、检波电路和控制电路组成，如图9-125所示。

　　电源电路由熔断器FU、电源变压器T、整流桥堆UR、滤波电容器Cl-C4和三端稳压集成电路IC1组成。
　　红外发射电路由时基集成电路IC2、电阻器Rl、R2、电容器C5、C6、电位器RP和红外发光二极管VLl组成。
　　红外接收放大电路由红外光敏二极管VD4、电阻器R7-RlO、电容器C8、Cg和运算放大器集成电路IC3(Nl、N2)内部的Nl组成。
　　检波电路由电容器ClO、C7和二极管VD2、VD3组成。
　　控制电路由电阻器R3-R6、Rll-Rl5、1C3内部的放大器N2、电容器Cll、Cl2、二极管VDl、晶体管V、继电器K和工作指示发光二极管VL2组成。其中，V、Rl4、Rl5、VDl和K组成继电器驱动电路，N2和R5、R6、Rll-R13组成比较放大电路。
　　M为风扇电动机，EH为电加热器。
　　接通电源，交流220V电压经T降压、UR整流、Cl滤波及ICl稳压后，为红外发射电路和继电器驱动电路提供+l2V工作电压。该+l2V电压还经R4限流降压及Cll、Cl2滤波后，作为IC3和红外接收电路的工作电源。
　　由IC2和Rl、RP、C5、C6组成的振荡器通电工作后，驱动VLl发射调制红外光。平时，VD4接收不到VLl发射的红外光，运算放大器N2输出低电平，V处于截止状态，K不吸合，VL2不发光，M和EH不工作。
　　当将手仲至出风口处时，VD4接收到被手反射回来的红外光并将其转换成电信号，此电信号经运算放大器Nl放大及检波电路倍压检波处理后，变成正极性直流电压信号加至N2的正相输入端，使N2输出高电平，V饱和导通，使VL2点亮，K通电吸合，K的常开触头接通，M和EH通电工作，出风口吹出热风，将手烘干。
　　当手离开出风口时，VD4又接收不到红外信号，Nl无信号输出，C7经Rl2放电，使N2维持输出高电平。当C7放电结束，N2输出低电平，使V截止，VL2熄灭，K释放，EH和M停止工作。
　　元器件选择
　　Rl-R3和R5-Rl5均选用1/4W金属膜电阻器;R4选用1/2W的金属膜电阻器。
　　RP选用小型有机实心电位器或可变电阻器。
　　Cl、C4和Cll均选用耐压值为25V的铝电解电容器;C2、C3、C5、C6、C8和Cl2选用独石电容器或涤纶电容器;C7选用耐压值为16V的铝电解电容器;C9和ClO选用高频瓷介电容器或玻璃釉电容器。
　　VD1选用1N4007型硅整流二极管;VD2和VD3均选用lN4148型硅开关二极管;VD4选用PH302或RPM-30IB型红外光敏二极管。
　　VL1选用HG302或HG303、HG4lO、SE303型红外发光二极管;VL2选用d5mm的绿色高亮度发光二极管。
　　UR选用lA、5OV的整流桥堆。
　　V选用S8050型硅NPN晶体管。
　　ICl选用LM7812型三端稳压集成电路;IC2选用NE555型时基集成电路;IC3选用LM358型双运放集成电路。
　　K选用JRX-l3F型l2V直流继电器。
　　T选用3-5W、二次电压为l5V的电源变压器。
　　M选用10-20W、220V的小型风扇电动机。
　　EH使用2OOW左右的电热丝。
