电路工作原理

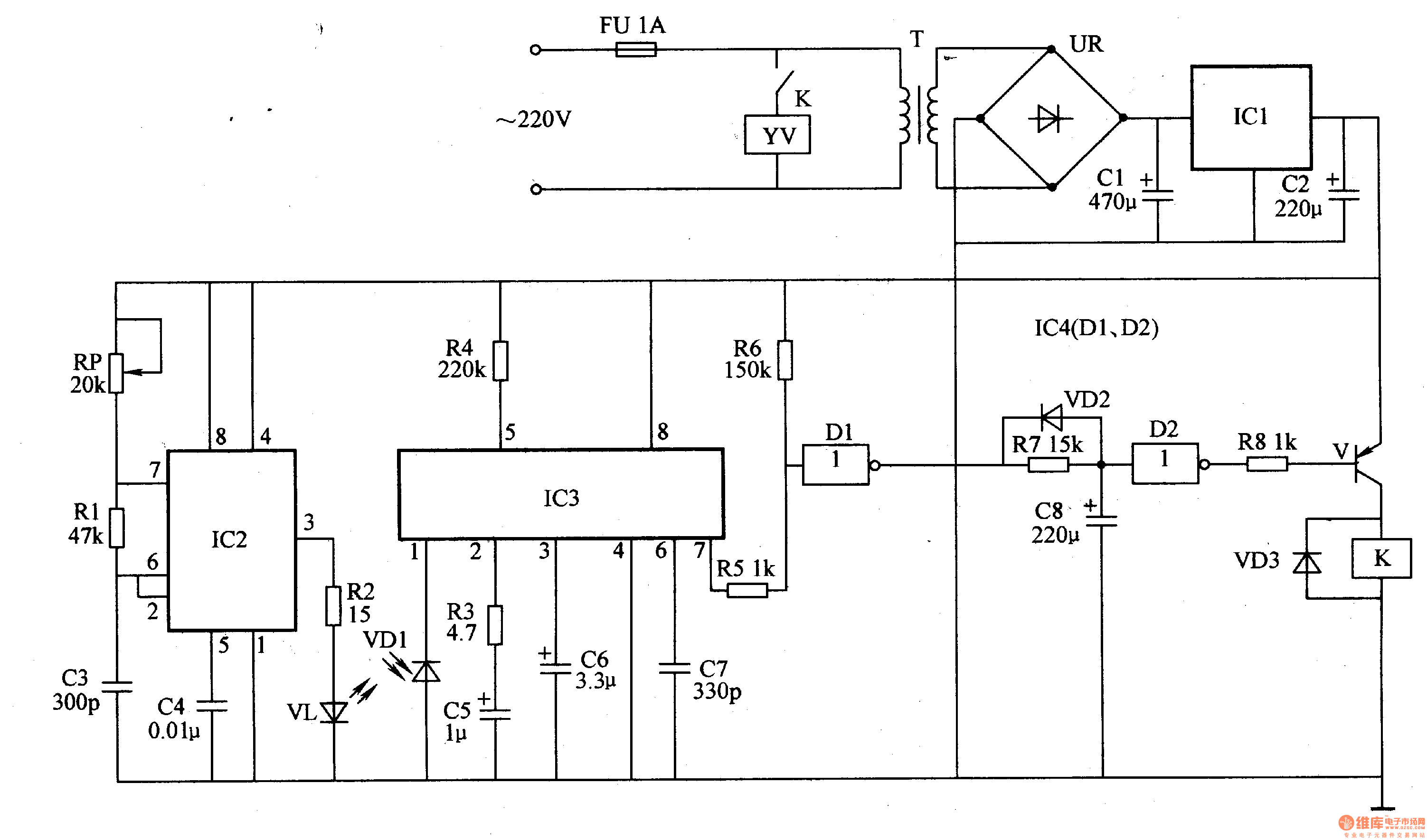

　　该红外自动洗手器电路由电源电路、红外发射电路、红外接收电路和控制电路组成，如图9-121所示。

　　电源电路由熔断器FU、电源变压器T、整流桥堆UR、滤波电容器Cl、C2和三端稳压集成电路ICl组成。
　　红外发射电路由时基集成电路IC2、电位器RP、电阻器Rl、R2、电容器C3、C4和红外
发光二极管VL组成。
　　红外接收电路由红外光敏二极管VDl、电阻器R3、R4、电容器C5-C7和红外接收集成电路lC3组成。
　　控制电路由电阻器R5-R8、二极管VD2、VD3、非门集成电路IC4(Dl、D2)、晶体管V和继电器K组成。
　　交流220V电压经T降压、UR整流、Cl滤波、ICl稳压后，为红外发射电路、红外接收电路和控制电路提供9V直流工作电压。
　　由IC2和和RP、Rl、C3、C4组成的多谐振荡器通电后振荡工作，产生38kHz的振荡信号从IC2的3脚输出，通过R2驱动VL发出调制红外光。
　　平时，VDl接收不到VL发射的红外光，IC3的7脚输出高电平，使非「]Dl输出低电平，D2输出高电平，V截止，K处于释放状态，电磁水阀W不工作。
　　当有人靠近洗手器时，VL发射的红外光被人体反射回来，VDl接收到反射回来的红外光并将其转换成相应的电信号，该电信号经IC3内电路处理后，从IC3的7脚输出低电平，使非门Dl输出高电平，非门D2输出低电平，V饱和导通，K通电吸合，其常开触头接通，YV通电放水。当人离开洗手器后，IC3的7脚又输出高电平，V截止，K释放，YV停止工作。
　　调节RP的阻值，可改变红外控制的灵敏度。
　　元器件选择
　　Rl-R8选用1/4W金属膜电阻器或碳膜电阻器。
　　RP选用超小型实心电位器或可变电阻器。
　　Cl选用耐压值为25V的铝电解电容器;C2、C5、C6和C8均选用耐压值为16V的铝电解电容器;C3和C7均选用高频瓷介电容器;C4选用涤纶电容器或独石电容器。
　　UR选用lA、5OV的整流桥堆。
　　V选用S8550或3CG8550型硅PNP晶体管。
　　IC1选用LM7809型三端稳压集成电路;IC2选用NE555型时基集成电路;IC3选用CX2O106红外接收集成电路;IC4选用CD4069型六非门集成电路。
　　T选用3W、二次电压为l2V的电源变压器。
　　K选用JRX-l3F型9V直流继电器。
　　YV选用220V交流电磁水阀。
