消毒液产生器三

出处：xiexxg时间：2008-09-21

　　本例介绍的消毒液产生器，采用电解食盐溶液的方法来产生次氯酸钠 (NaCIO)消毒液。产生的消毒液可杀灭肝炎病菌、大肠杆菌等病菌，能有效预防肝炎、伤寒、痢疾等传染疾病。
　　电路工作原理

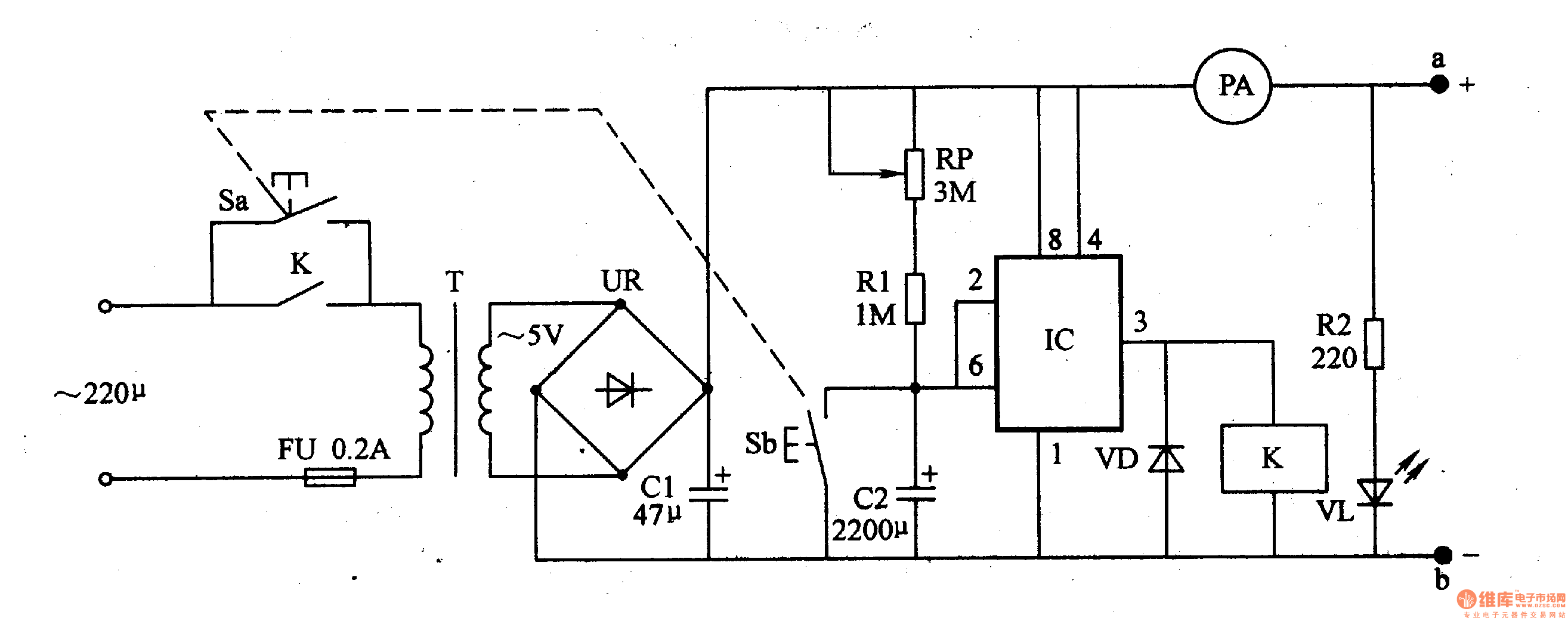

　　该消毒液产生器电路由电源电路和定时控制电路组成，如图9-94所示。

　　电源电路由控制按钮Sa、熔断器FU、电源变压器T、整流桥堆UR、滤波电容器Cl、限流电阻器R2、电源指示发光二极管VL和电流表PA组成。
　　定时控制电路由时基集成电路IC、电位器RP、电阻器Rl、电容器C2、控制按钮Sb、二极管VD和继电器K组成。
　　按动一下控制按钮S(Sa、Sb联动)时，交流220V电压经T降压、UR整流及Cl滤波后，产生5V直流电压，一路经电流表PA加在电极a、b上，对容器中的食盐水进行电解;一路经R2限流降压后将VL点亮;另一路作为定时控制电路的工作电源。
　　在Sb触头接通断开时，IC的2脚和6脚变为低电位，3脚输出高电平，K通电吸合，其常开触头接通，使电源自锁 (S松开后电源仍维持接通状态)。随后C2通过Rl和RP充电，定时电路开始计时，使IC的2脚和6脚电压不断上升。当C2两端电压充至8V以上时，IC内电路翻转，其3脚输出低电平，使K释放，K的常开触买断开，将交流输入电源回路断开，制作消毒液 (对食盐水的电解)的过程结束。
　　增加电极a与电极b的距离，可减小工作电流 (工作电流为5A左右即可)。
　　元器件选择
　　Rl和R2均选用1/2W金属膜电阻器。
　　RP选用有机实心可变电阻器。
　　Cl和C2选用耐压值为lOV的铝电解电容器。
　　VD选用1N4001或1N4007型硅整流二极管。
　　VL选用φ5mm的发光二极管。
　　UR选用6A、5-l00W的整流桥堆。
　　IC选用NE555型时基集成电路。
　　K选用JM-l3F型5V直流继电器。
　　T选用25-30W、二次电压为5V的电源变压器。
　　S选用小型双极动合按钮。
　　电极a、b可使用耐腐蚀的合金材料制成。
