电子探穴仪 二

出处:fanxi2002时间:2008-09-17
  本例介绍的电子探穴仪,是通过测量人体耳穴各穴位点的阻抗来判断人体各部位的病灶。当人体某处患病时,相应的耳廓敏感点处神经末稍的兴奋程度提高,导电能力增强,穴位点的阻抗降低,使蜂鸣器发声的频率变高。
  电路工作原理

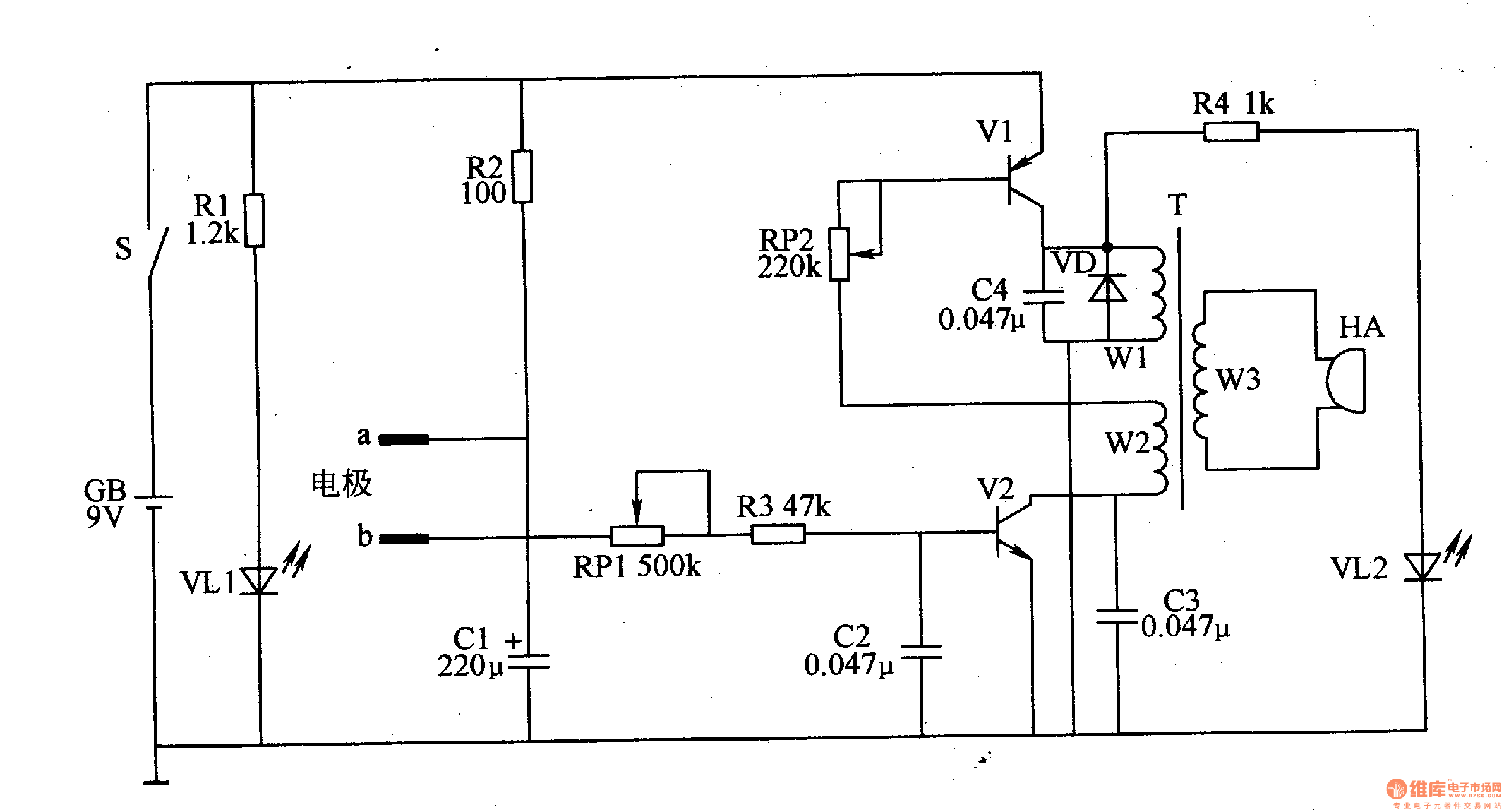

  该电子探穴仪电路由穴位探测电路、振荡器、声光指示电路和电源电路组成。如图9-39所示。

  穴位探测电路由电极a、b、电阻器R2、R3、电容器Cl和电位器RPl组成。
  振荡器电路由晶体管V1、V2、电位器RP2、电容器C2-C4、二极管VD和振荡变压器T的绕组Wl、绕组W2组成。
  声光指示电路由振荡变压器T、电阻器R4、发光二极管VL2和蜂鸣器HA组成。
  电源电路由电池GB、电源开关S、限流电阻器Rl和电源指示发光二极管VLl组成。
  使用时,接通电源开关S,将一个电极握在被测者手中,用另一个电极去探测耳廓穴位,GB的9V直流电压经S、R2、穴位电阻、RPl和R3加至V2的基极,使振荡器电路振荡工作,HA发出蜂鸣声。穴位电阻越小,振荡器的振荡频率越高,VL2的闪烁频率和发光亮度也越高,HA的发声音调也越高;反之,若穴位电阻较大,则振荡器的振荡频率也低,HA
的发声音调也较低。
  调节RPl的阻值,可设定人在身体健康时各穴位点的参考值。
  调节RP2的阻值,可改变V愧的闪烁频率和发光亮度。
  元器件选择
  Rl-R9选用1/4W金属膜电阻器或碳膜电阻器。
  RP1和RP2均选用小型合成碳膜电位器。
  C1选用耐压值为16V的铝电解电容器;C2-C4选用独石电容器或涤纶电容器。
  VD选用1N4007型硅整流二极管。
    VLl和VL2均选用φ3mm的高亮度发光二极管。
  Vl选用S9015或3DG9015型硅PNP晶体管;V2选用S9011或3DG9O11型硅NPN晶体管。
  T使用小型半导体收音机的输人变压器。
  HA选用带助声腔的压电式蜂鸣器。
  S选用小型单极拨动式开关。
  GB选用9V叠层电池。
  电极可使用万用表的表笔代替。
