电子按摩器 二

出处:HIGHWAY时间:2008-09-17
  本例介绍的电子按摩器,采用小型直流电动机作动力,带动两个大滚轮 (用绒布罩包起来)旋转及多个小滚轮绕轴心旋转,通过大滚轮相对的轮盘斜面旋转时的轨迹变化,形成类似人手揉捏、挤压、推拿等按摩动作,刺激人体反射区,达到辅助治疗的效果。
  电路工作原理

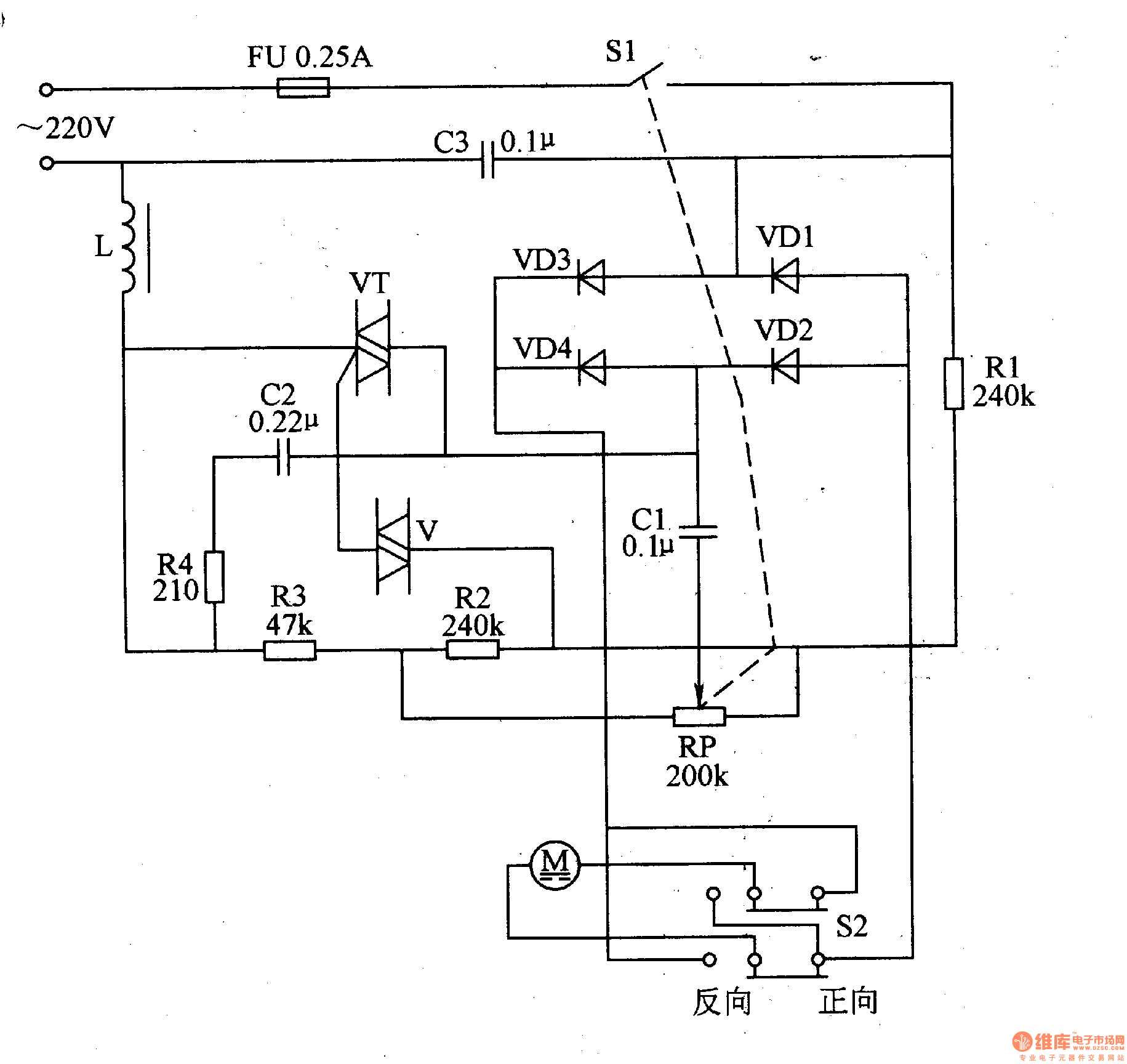

  该电子按摩器电路由交流调压电路和整流换向电路组成,如图9-35所示。

  交流调压电路由电阻器Rl-R4、电位器RP、电感器L、电容器Cl、C2、双向二极管VD和晶闸管VT组成。C2和R4组成VT的保护电路。
  整流换向电路由二极管VD1-VD4、换向控制开关S2、电容器C3和电动机M组成。
  接通电源开关Sl,交流220V电压一路经Rl-R3、RP分压后对Cl充电;另一路经VDl-VD4桥式整流后产生脉动直流电压,作为M的工作电源。当Cl两端电压充至一定值时,VD导通,使VT受触发导通,M通电工作。
  调节RP的阻值,可改变Cl的充电时间常数,改变VT的平均导通时间,改变输出的交流电压值,从而改变M的转速。
    S2为正向/反向滚动控制开关。将S2置于 "正向"位置时,M顺时针方向旋转;将S2置于"反问"位置时,M逆时针方向旋转。
  元器件选择
  Rl-R4均选用1/4W的金属膜电阻器
  RP选用带开关 (Sl)的合成碳膜电位器
  Cl和C3选用耐压值为400V的涤纶电容器或CBB电容器;C2选用耐压值为630V的CBB电容器。
  L用φ1.2mm左右的漆包线在工字型磁心上绕5-8匝制成。
  VDl-VD4均选用1N4007型硅整流二极管。
  V选用DB3或C644型双向二极管。
  VT选用3A、600V的双向晶刊管,例如TLC336A等型号。
  S2选用KB88型5A、250V的双极双位拨动开关。
  M选用ZY8-54S型20-40W的串励电动机。
