超声波治疗仪二

出处：12864时间：2008-09-16

　　电路工作原理

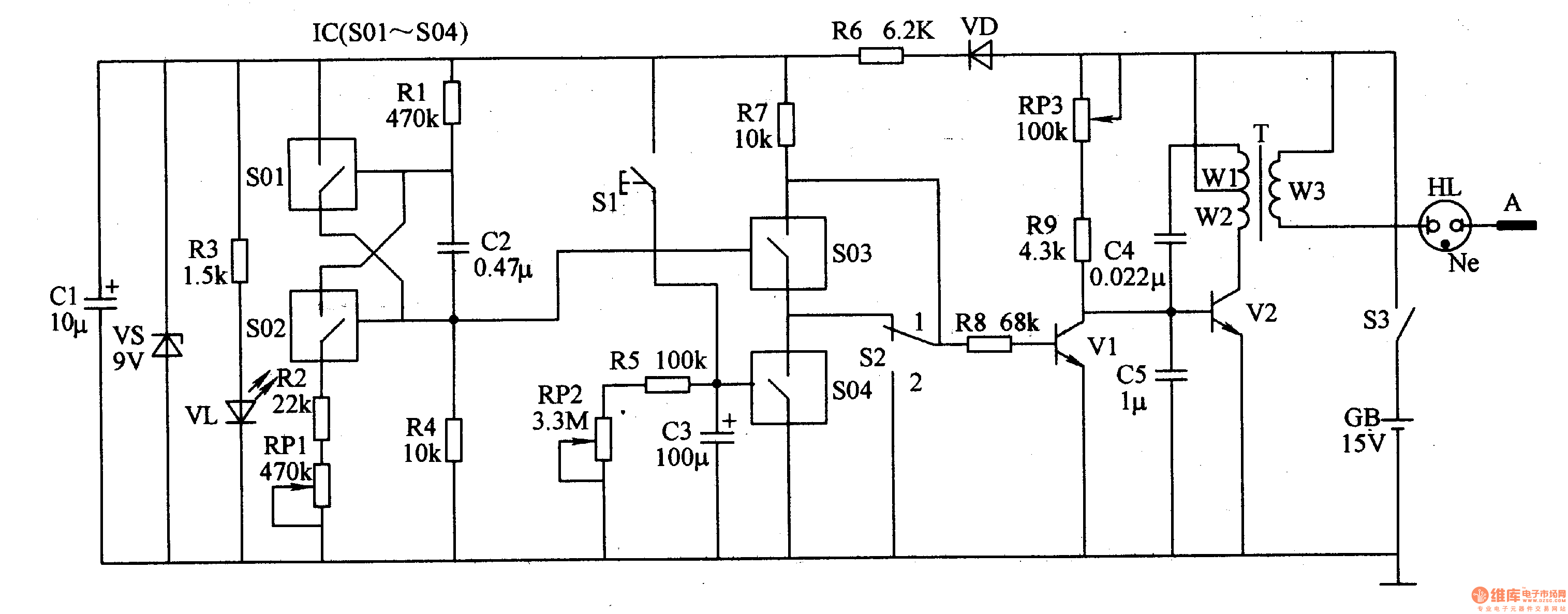

　　该超声波治疗仪电路由电源电路、多谐振荡器、定时器、控制电路、超声波振荡器和输出电路组成，如图9-18所示。

　　电源电路由电源开关S3、电池GB、二极管VD、电阻器R3、R6、电容器Cl、稳压二极管VS和电源指示发光二极管VL组成。
　　多谐振荡器由电子开关集成电路IC(S1-S04)内部的模拟电子开关S01、S02和电阻器Rl、R2、R4、电位器RPl、电容器C2组成。
　　定时器电路由控制按钮Sl、电阻器R5、电位器RP2、电容器C3和IC内部的模拟电子开关S04组成。
　　控制电路由控制开关S2、电阻器R7、R8、IC内部的模拟电子开关S03和晶体管vl组成。
　　超声波振荡器由电位器RP3、电阻器R9、电容器C4、C5、升压变压器T和晶体管V2组成。
　　输出电路由T的绕组W3、氖指示灯HL和电极A组成。
　　接通电源开关S3，GB的l5V直流电压一路直接供给超声波振荡器;另一路经VD和R6限流降压、Cl滤波、VS稳压变成9V直流电压，作为IC的工作电源，同时还经R3限流后将VLA亮。
　　超声波振荡器振荡工作后，在T的绕组W3产生48kHz、6-8kV的高频脉冲高压，该脉冲高压通过HL(电极A接人体病灶部位)对人体辉光放电，以起到辅助治疗的作用。
　　将S2置于"1"位置时，超声波振荡器受定时器的控制。按动一下Sl，C3快速充电后，IC内部的模拟电子开关S04接通，使VI截止 (松开Sl后，C3通过R5和RP2缓慢放电)，此时超声波振荡器持续振荡工作，输出连续的超声波。
　　当定时时间结束 (C3放电完毕)后，超声波振荡器受多谐振荡器输出的100Hz低频信号调制，输出断续的超声波。
　　调节RPl的阻值，可改变多谐振荡器的振荡频率。
　　调节RP2的阻值，可改变定时器的定时时间。
　　调节RP3的阻值，可改变超声波振荡器的振荡频率。
　　元器件选择
　　Rl-R5和R7-R9均选用1/4W金属膜电阻器;R6选用1/2W金属膜电阻器。
　　RPl-RP3选用小型有机实心电位器或可变电阻器。
　　Cl和C3均选用耐压值为25V的铝电解电容器;C2、C4和C5选用独石电容器或涤纶电容器。
　　VD选用1N4007型硅整流二极管。
　　VL选用φ3mm的发光二极管。
　　VS选用lW、9V的稳压二极管。
　　Vl选用S9013型硅NPN晶体管;V2选用2N5551型硅NPN晶体管。
　　IC选用CD4066或MCl4066型电子开关集成电路。
　　T使用黑白电视机的行输出变压器或高压电击器的脉冲变压器。
　　S1选用动合按钮;S2选用单极双位开关;S3选用单极电源开关。
　　GB使用l5V叠层电池。
　　HL选用普通氖指示灯。
