电脉冲治疗仪 十二

出处:znh406时间:2008-09-16
  本例介绍的电脉冲治疗仪,对急慢性周围神经疾病、肌肉损伤等有一定的治疗作用,适合中老年人、办公一族、强体力劳动者及体育运动员使用。
  电路工作原理

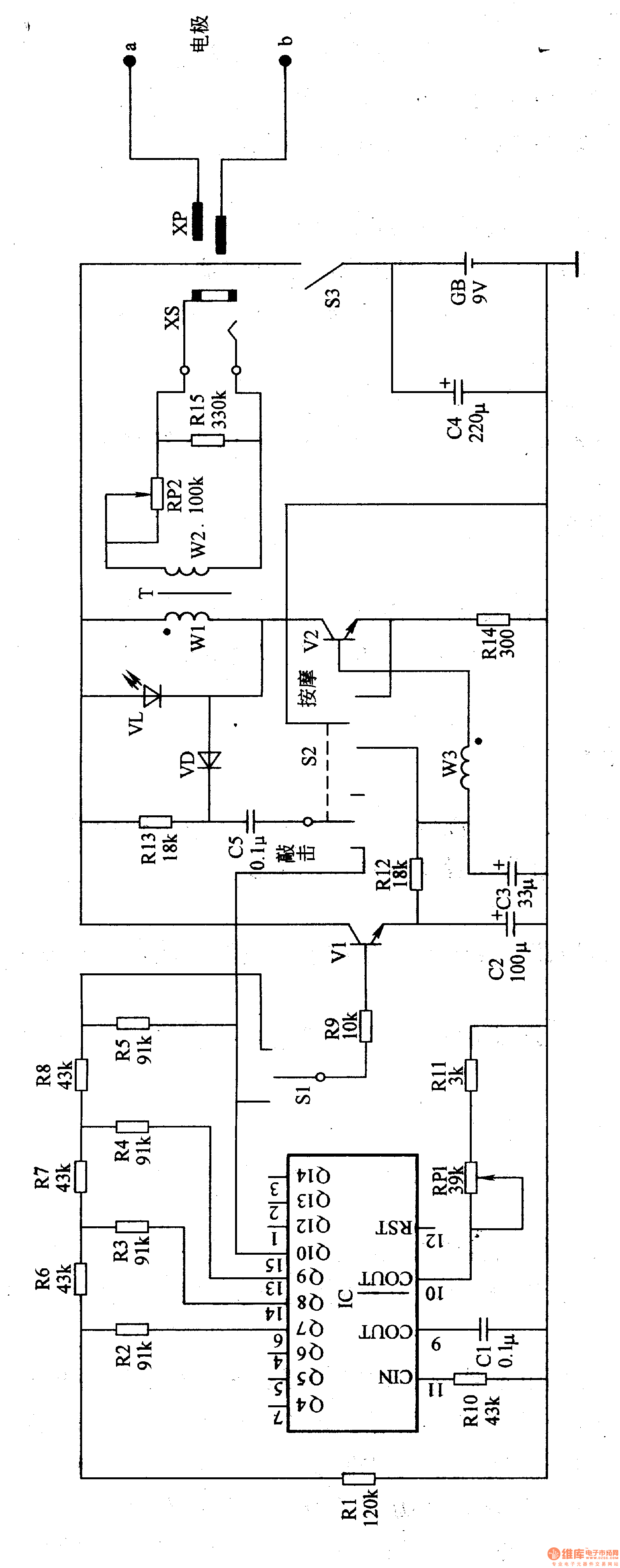

  该电脉冲治疗仪电路由振荡分频器、三角波形成电路、脉冲选择放大器和升压电路等组成,如图9-12所示。

  振荡分频器电路由内置振荡器的时序分频器集成电路IC和电容器Cl、电阻器RlO、Rll、电位器RPl等组成。
  三角波形成电路由IC和电阻器Rl-R8组成。
  脉冲选择放大器由选择开关Sl、电阻器R9、Rl2、电容器C2、晶体管Vl和工作方式选择开关S2等组成。
  升压电路由输出放大管V2、升压变压器T、电位器R臣等组成。
  VL为工作状态指示发光二极管。C4为蓄能滤波电容器。电阻器Rl3、二极管VD和电容器C5组成触发电路。
  接通电源开关53后,振荡分频器内部的振荡器振荡工作,产生的振荡信号经内部分频后,从IC的15脚输出10次分频的方波信号。IC的6脚、10脚、13脚和15脚输出的经7次、8次、9次和10次分频的方波信号,由电阻器Rl-R8组成的电阻网络处理成简单的三角波。该三角波信号与IC的15脚输出的方波信号作为两种不同按摩方法的控制波形 (方波用来产生强度不变的振动按摩芋法,三角波用来产生强度由小到大的按摩手法),经按摩手法选择开关Sl选择及Vl放大后,从Vl的发射极输出至后级电路。
  工作方式选择开关S2用来选择敲击与按摩两种工作方式。将SS2置于敲击位置时,由IC第15脚输出的方波信号直接来控制升压电路 (高压发生器)的工作频率;将52置于按摩位置时,升压电路的工作频率由电阻器Rl2、W3(T的一个绕组)、电容器C3组成的LRC谐振回路和Vl发射极的输出信号共同决定。
  升压电路工作后,从T的二次绕组 (绕组W2)上产生低频脉冲高压,该电压经R陀控制后,通过两只外接电极片a、b作用到人体的病灶部位 (心脏部位和头部禁用),从而完成按摩或敲击 (捶打)动作。
  在治疗仪工作时,发光二极管VL发光。
  调节RPl的阻值,可以改变振荡分频器的工作频率,从而改变按摩动作的节奏。
  调节RP2的阻值,可以改变脉冲电压的幅度,从而改变按摩或敲击的强度。
  元器件选择
  Rl-R5选用1/4W或1/8W的碳膜电阻器。
  RPl选用小型合成膜电位器;R陀选用带开关的小型合成膜电位器 (与S3为一体)。
  Cl和C5选用独石电容器或涤纶电容器;C2-C4均选用耐压值为l6V的铝电解电容器。
  VD选用1N4007型硅整流二极管。
  VL选用φ5mm的发光二极管。
  Vl选用S9014型硅NPN晶体管;V2选用3DA4O1A或2SD401、2N5655、MJE5655型NPN晶体管。
  IC选用CD4060型时序分频器集成电路。
  S1选用小型拨动式开关;S2选用双极双位开关。
  XS和XP选用φ3.5mm的耳机插座和插头
  T使用φ3Omm的磁罐和φO.14mm的高强度漆包线制作。Wl绕组绕16匝,W2绕900匝,W3绕组绕10匝。
  电极a、b使用成品导电橡胶电极。
