本例介绍的电脉冲治疗仪，采用音效集成电路，电路结构简单，制作容易，可用于颈椎病、关节炎和风湿腰痛等慢性疾病的辅助治疗。
    电路工作原理

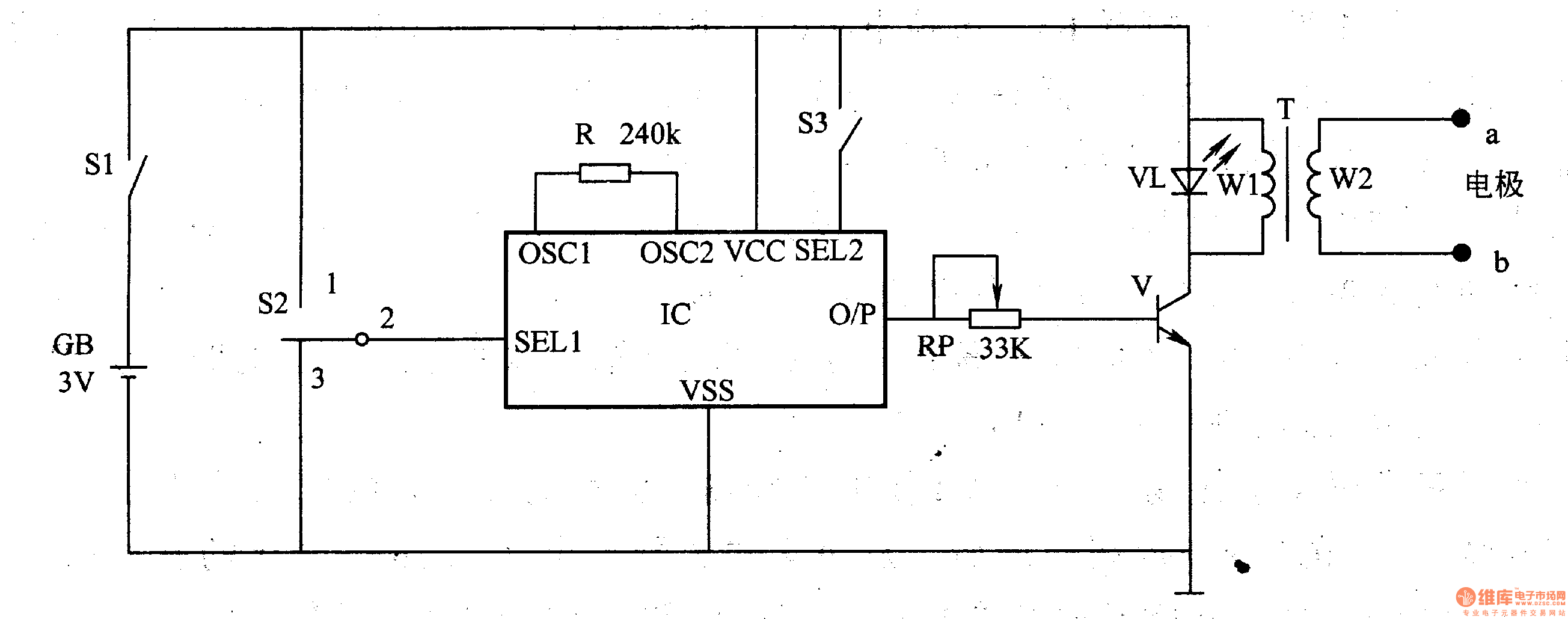

    该电脉冲治疗仪电路由音效发生器和电脉冲产生电路组成，如图9-9所示。

音效发生器电路由音效集成电路IC、电阻器R和控制开关S2、S3组成。电脉冲产生电路由电位器RP、晶体管V、发光二极管VL、升压变压器T和电极a、b组成。
    接通电源开关Sl，GB为整机提供3V直流电压。
    IC通电工作后，其O/P端输出昔效电信号。此电信号经V放大及T升压后，在T的W2绕组产生5OV以上的音频脉冲电压。该音频脉冲电压通过电极a、b作用到人体穴位或病痛部位，即可起到按摩或电针刺激的效果。
　　调节RP的阻值，可改变电脉冲对人体的刺激强度。
　　通过S2和S3可选择4种音效源，能产生不同的电脉冲刺激效果。
　　元器件选择
　　R选用1/4W金属膜电阻器。
　　RP选用小型带开关 (电源开关Sl)的合成碳膜电位器。
　　VL选用φ5mm的普通发光二极管。
　　V选用S9013或S9014型硅NPN晶体管。
　　IC选用KD9561或CW9561型音效集成电路。
　　T使用小型变压器的铁心、骨架和高强度漆包线绕制:绕组Wl用φO.2lmm漆包线绕90-100匝，绕组WZ用φ0.08mm的漆包线绕3000-3200匝。
　　S1选用小型单极三位开关;S2选用小型单极开关。
　　电极a、b使用φ20-3Omm的薄铜片制成。电极外应包上一层纱布，使用时将纱布浸上食盐水或中药水，以利导电。
