电脉冲治疗仪六

出处：fumac时间：2008-09-16

　　电路工作原理

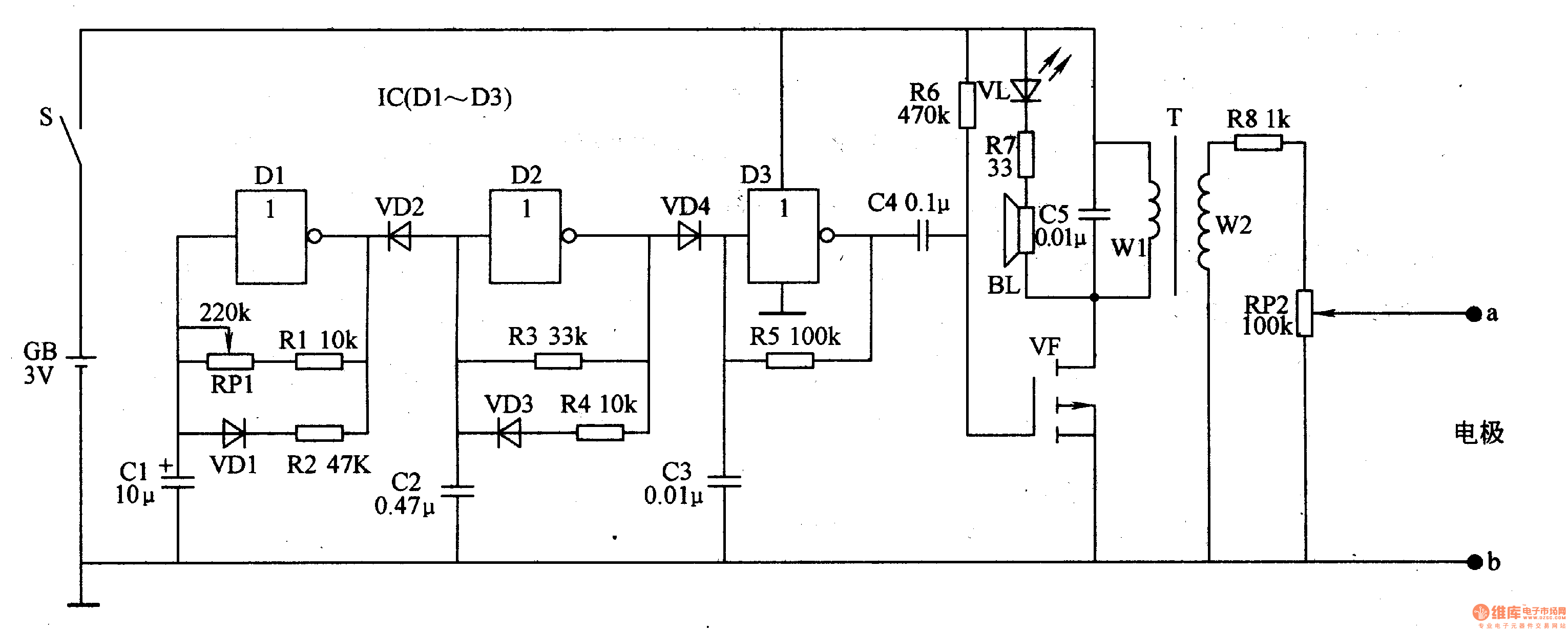

　　该电脉冲治疗仪电路由振荡器A-C和脉冲电压产生电路组成，如图9-6所示。
20

　　振荡器A由非门集成电路IC(Dl-D3)内部的非门Dl、电阻器RI、R2、二极管VDl、电容器Cl和电位器RPl组成，其振荡频率为1-5Hz范围内可调。
　　振荡器B由lC内部的非门D2、电阻器R3、R4、电容器C2和二极管VD4组成，其振荡频率为5OHz左右。
　　振荡器C由lC内部的非门D3、电阻器R5和电容器C3组成，其振荡频率为150-200Hz。
　　脉冲电压产生电路由电容器C4、C5、电阻器R6-R8、发光二极管VL、场效应晶体管VF、脉冲变压器T、电位器RP2和电极a、b组成。
　　接通电源开关S，振荡器A-C通电工作，振荡器八产生的超低频振荡信号对振荡器B进行调制，振荡器B输出的调制脉冲对振荡器C进行调制，振荡器C输出的复合调制脉冲信号经VF放大及T升压后，在T的绕组W2两端产生变化、断续的屯脉冲，该电脉冲经RP2和电极a、b作用到人体穴位，对人体组织器官进行刺激，达到保健和治疗疾病的目的。
　　调节RPl的阻值，可改变振荡器A的振荡频率，从而改变电极a、b之间电脉冲的频率。
　　调节RP2的阻值，可改变电极a、b脉冲电压的幅度，从而改变电脉冲对人体的刺激程度。
　　元器件选择
　　Rl-R8选用1/4W金属膜电阻器或碳膜电阻器。
　　RPl选用小型合成碳膜电位器;RP2选用带开关 (电源开关S)的小型合成碳膜电位器。
　　Cl选用耐压值为lOV的铝电解电容器;C2-C5选用独石电容器或涤纶电容器。
　　VD1-VD4均选用1N4148型硅开关二极管。
　　VL选用φ5mm的绿色发光二极管。
　　VF选用3D03或BSl70等型号的场效应晶体管。
　　IC选用CD4069或CC4069、MCl4069型六非门集成电路，也可使用CD40106或CC40106型非门施密特触发器集成电路。
　　T选用lW、二次电压为6V的电源变压器，使用时将其绕组作为T的绕组W2。
　　GB选用6V叠层电池或使用小型6V直流稳压电源。
