电火花计时器

出处：yewuyi时间：2008-09-15

　　本例介绍的电火花计时器，既可用于测量重力加速度，也可用于演示空气在高压作用下击穿导电的实验或可燃气体的点火等实验。
　　电路工作原理

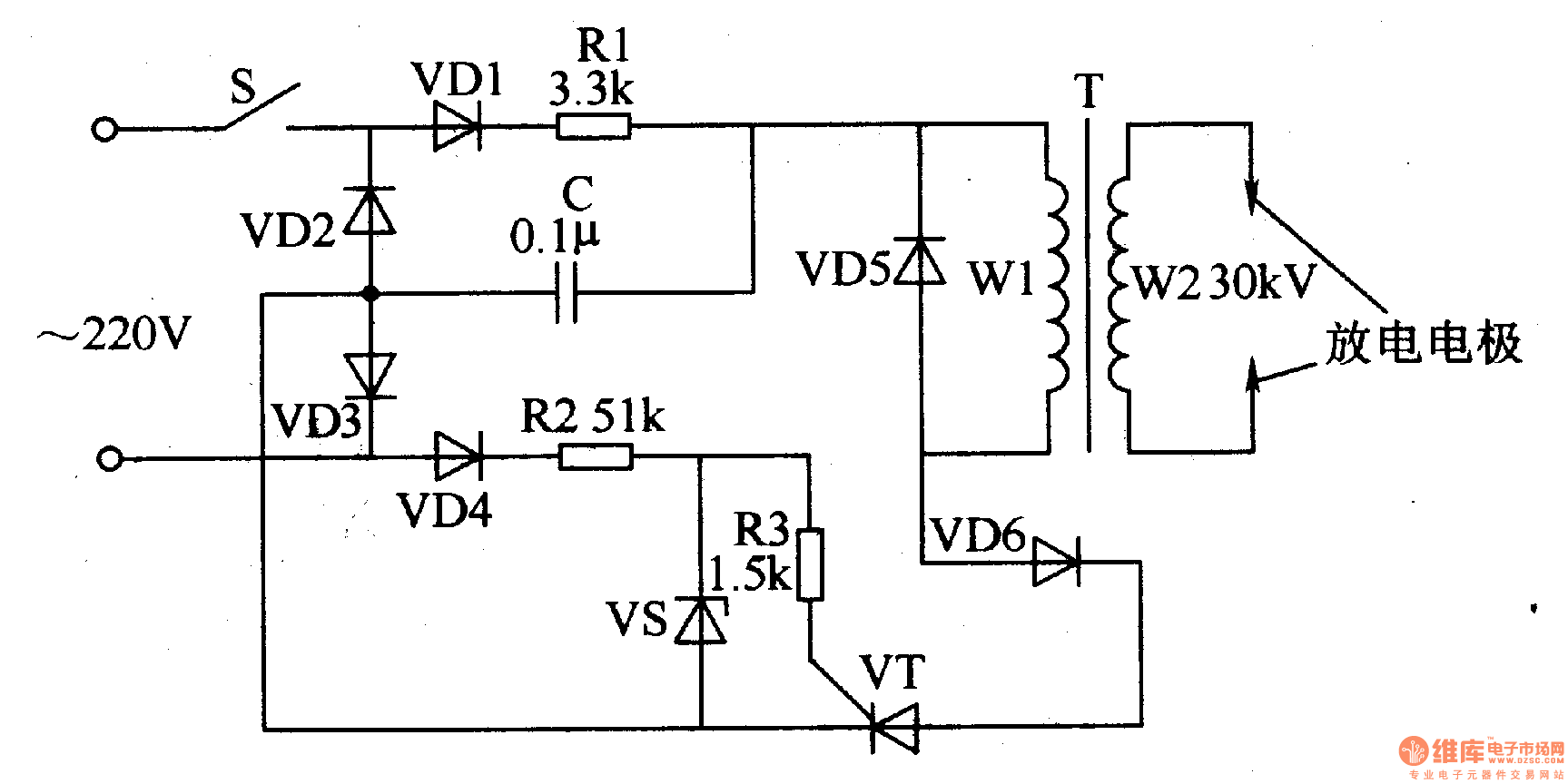

　　该电火花计时器电路由电源开关S、二极管VDl-VD6、稳压二极管VS、晶闸管VT、电阻器Rl-R3、电容器C、升压变压器T和放电电极组成，如图8-155所示。

　　接通电源开关S，在交流电正半周时，电流通过VDI、Rl、C、VD3形成回路，C开始充电。在交流电负半周时，电流通过VD4、R2、R3、VT和VD2产生回路，使VT受触发导通。VT导通后，C通过T的次绕组、VD6和VT放电，在T的二次绕组两端产生约3OkV的高压、在两放电电极之间产生电火花。因交流电周期为0.02s，故每隔0.02s放电打火。
　　实验时，若在两放电电极间放人用黑色石墨粉溶液浸泡过的可导电圆环形纸盘和纸带，每次电极打火都会在纸带上留下一个石墨粉的黑点，作为实验记录。
　　元器件选择
　　Rl选用lW金属膜电阻器，R2和R3均选用1/4W金属膜电阻器。
　　C选用耐压值为400V的涤纶电容器。
　　VDl-VD6均选用lN4007型硅整流二极管。
　　VS选用ZW58型硅稳压二极管。
　　VT选用BTl69型晶闸管。
　　T使用电警棍用升压变压器。
　　S选用5A、220V的电源开关。
