三相交流电恒相序控带器

出处：NT-星空时间：2008-09-15

　　众所周知，三相异步电动机的旋转方向与电源的相序有关。一些工矿用不可逆转的机电设备在安装试车时，一般是先卸掉电动机负载，通过调整电源接线使电动机正确运转后，再装上负载。使用时，不允许变更电源相序，否则机电设备元法正常运行。
　　本例介绍的三相交流电恒相序控制器，具有相序自动检测、变换功能，能使不可逆转的机电设备按设定的相序运行，保证其使用时不受电源相序变更的影响。
　　电路工作原理

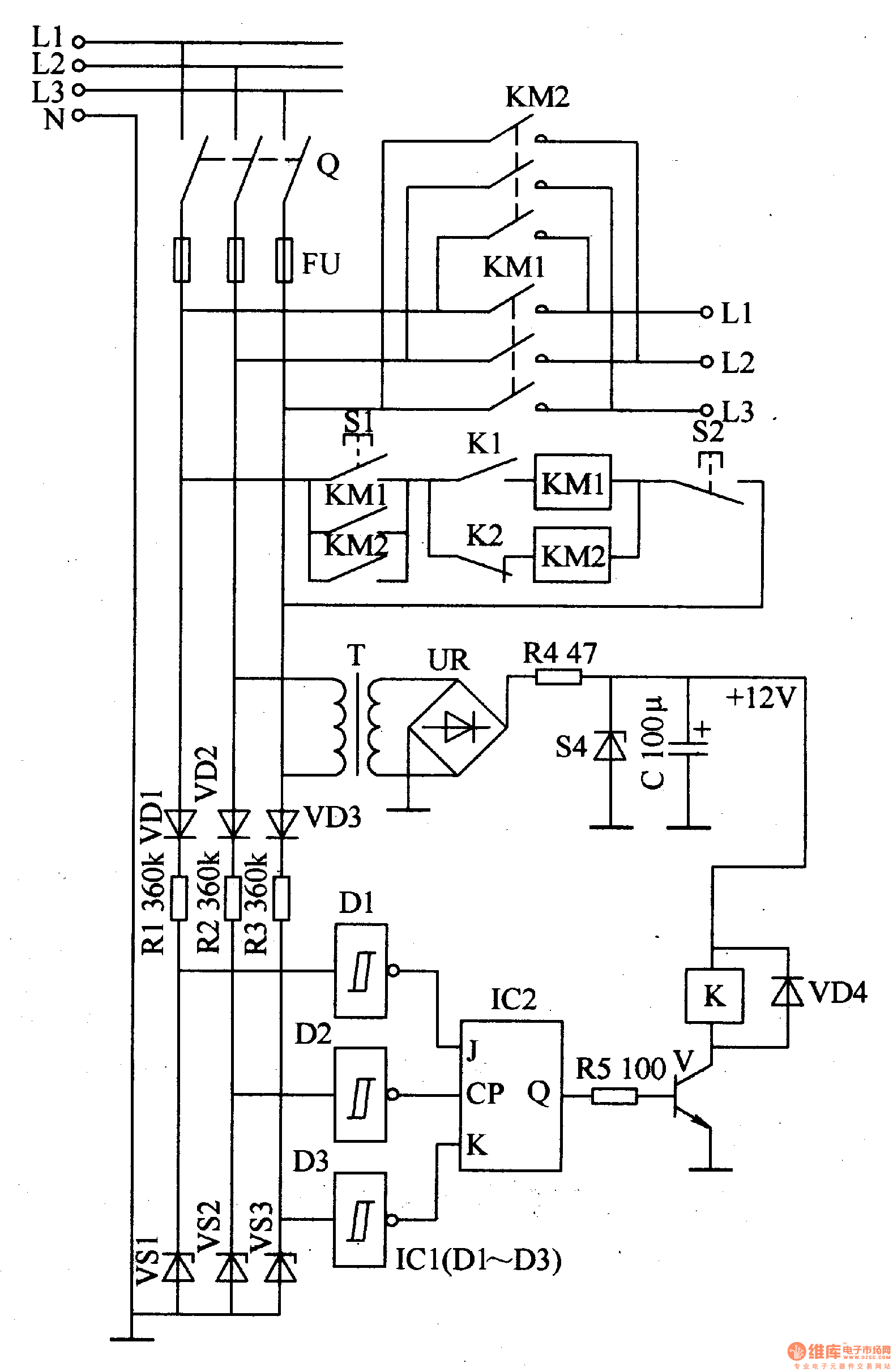

　　该三相交流电恒相序控制器电路由电源电路、相序检测电路和控制电路组成，如图8-152所示。

　　电源电路由电源变压器T、整流桥堆UR、电阻器R4、稳压二极管VS4和滤波电容器C组成。
　　相序检测电路由整流二极管VDl-VD3、限流电阻器Rl-R3、稳压二极管VSl-VS3和非门施密特触发器集成电路ICl内部的Dl-D3组成。
　　控制电路由爪触发器集成电路IC2、电阻器R5、晶体管V、二极管VD4、继电器K和交流接触器KMl、KM2组成。
　　接通刀开关Q、相线L2、L3上的电压经T降压、UR整流、R4限流、VS4稳压及C滤波后，为IC1、IC2和K提供+l2V工作电压。相线Ll-L3上的交流电压还分别经VDl-VD3整流、Rl-R3限流、VSl-VS3削波限幅及Dl一D3反相整形、变换为与交流电负半周相对应的方波脉冲信号，分别加至lC2的J、CP、K端。
　　当输入三相交流电的相序为正相序时，经Dl-D3反相整形后的方波信号便依次滞后120°相位角，在IC2的CP端输入脉冲的上沿到来时，J端为高电平，K端为低电平，IC2的Q端输出高电平，使V饱和导通，K吸合。在按下起动按钮Sl后，K的常开触头Kl将KAl的工作电源接通，常闭触头K2将KM2的工作电源断开，三相交流电源经KMl的常开主触头供给机电设备。
　　当输入三相交流电的相序为逆相序时，无论怎样的逆相序，lC2的Q端均输出低电平，V无法导通，K处于释放状态。在按下Sl后，K的常闭触头接通KM2的工作电源，常开触头断开KMl的。工作电源，三相交流电源经KM2的常开触头供给机电设备。
　　元器件选择
　　Rl-R3均选用5-lOW的线绕电阻器;R4选用lW金属膜电阻器;肪选用1/4W金属膜电阻器。
　　C选用耐压值为25V的铝电解电容器。
　　VDl-VD3均选用lN5408型硅整流二极管;VD4选用1N4007型硅整流二极管。
　　VSl-VS3均选用1N4735(1W、6.2V)型硅稳压二极管;VS4选用1N4742(1W、I2V)型硅稳压二极管。
　　UR选用lA、5OV的整流桥堆。
　　V选用S8050型硅NPN晶体管。
　　ICl选用CD40106或CC40106型六非门施密特触发器集成电路;IC2选用CD4027或CC4027型双JK主从触发器集成电路。
　　K选用l2V直流继电器。
　　KMl和KM2均选用CJl2系列的380V交流接触器，其触头电流负荷应根据机电设备的功率来选择。
