超声波打孔机是珠宝加工业不可缺少的加工机械,主要用于水晶、天然宝石、玛淄、翡翠及玻璃制品等高硬度材料的钻孔和雕刻。下面介绍一种超声波打孔机电路,供制作与维修超声波打孔机时参考。
电路工作原理

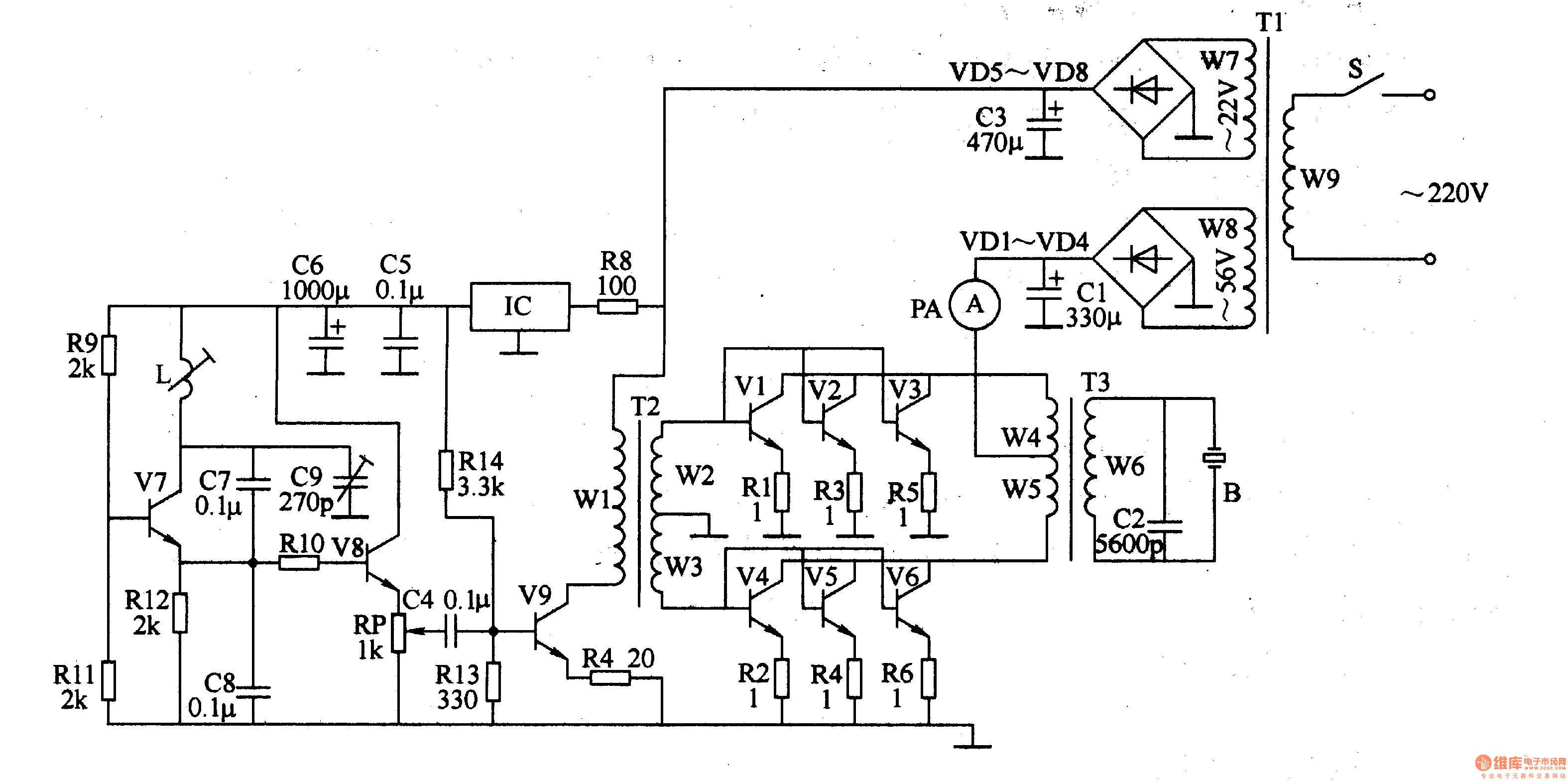

该超声波打孔机电路由电源电路、超声波振荡器电路、驱动放大电路和功率输出电路组成,如图8-124所示。
电源电路由电源开关S、电源变压器Tl、整流二极管VDl-VD8、电流表PA、电阻器R8、三端稳压集成电路IC和滤波电容器Cl、C3、C5、C6组成。
超声波振荡器电路由电阻器R9、Rll、Rl2,电感器L,电容器C7-C9和晶体管V7组成。
驱动放大电路由电容器C4、晶体管V8与V9、输人变压器n和电阻器R7、RlO、R13、R14组成。
功率输出电路由输人变压器m的绕组W2与W3、功率放大管Vl-V6、电阻器Rl-R6、输出变压器T3、电容器C2和超声波换能器B组成。
接通电源开关S,交流220V电压经Tl降压后,在Tl的绕组W7和W8上分别产生交流22V电压和交流56V电压。交流22V电压经VD5-VD8整流、C3滤波后,一路经仪的Wl绕组加至V9的集电极上,为驱动放大电路提供近24V直流电压;另一路经IC稳压为+l5V,作为超声波振荡器的工作电源。
交流56V电压经VDl-VD4整流及Cl滤波后,经电流表PA为功率输出电路提供60V左右的直流工作电压。
超声波振荡器通电后振荡工作,产生的超声波振荡信号经V8、V9放大后,通过m隅合至功率输出电路,经Vl-V6功率放大后,再通过n驱动换能器,将超声波电能转换为机械振动能,振动头在磨粉 (一般为金刚砂)和水的配合下反复振动,对被加工件的加工部位进行磨削,形成磨孔或雕刻图案。
调节L的电感量或Cg的电容量,可改变超声波振荡器的频率。
调节RP的阻值,可改变输出功率的大小 (可通过PA来监视输出功率)。
元器件选择
Rl-R6选用lW的金属膜电阻器;R7-R13均选用1/4W酌金属膜电阻器。
RP选用多圈精密电位器。
L使用黑白电视机行振荡线圈。
Cl选用耐压值为1OOV的铝电解电容器;C2选用高频瓷介电容器;C3选用耐压值为5OV的铝电解电容器;C4、C5、C7和C8均选用独石电容器;C6选用耐压值为25V的铝电解电容器;C9选用瓷介微调电容器。
VDl-VD4均选用6A、lOOV硅整流二极管;VD5-VD8均选用1N4007型硅整流二极管。
Vl-V6选用2SDl403或BU508型高频大功率硅NPN晶体管;V7和V8均选用3DA87型硅NPN晶体管;Vg9选用BU407型硅NPN晶体管。
IC选用LM7815或AN7815型三端稳压集成电路。
PA选用0-5A的电流表。
Tl选用5OW的电源变压器;倪使用E形磁心和φ0.33mm高强度漆包线绕制,Wl绕250匝,W2和W3各绕25匝;T3使用小型磁罐和高强度漆包线制作,W4和W5用φ0.47mm的漆包线各绕30匝,W6用φ0.33mm的漆包线绕360匝。
B选用专用超声波振动头。
