本例介绍的自行车防盗报警器，采用微型振动式传感器。当有盗贼动手搬动自行车时，防盗报警器能立即发出报警声响，将盗贼吓跑，能有效地防止自行车失盗。
　　电路工作原理

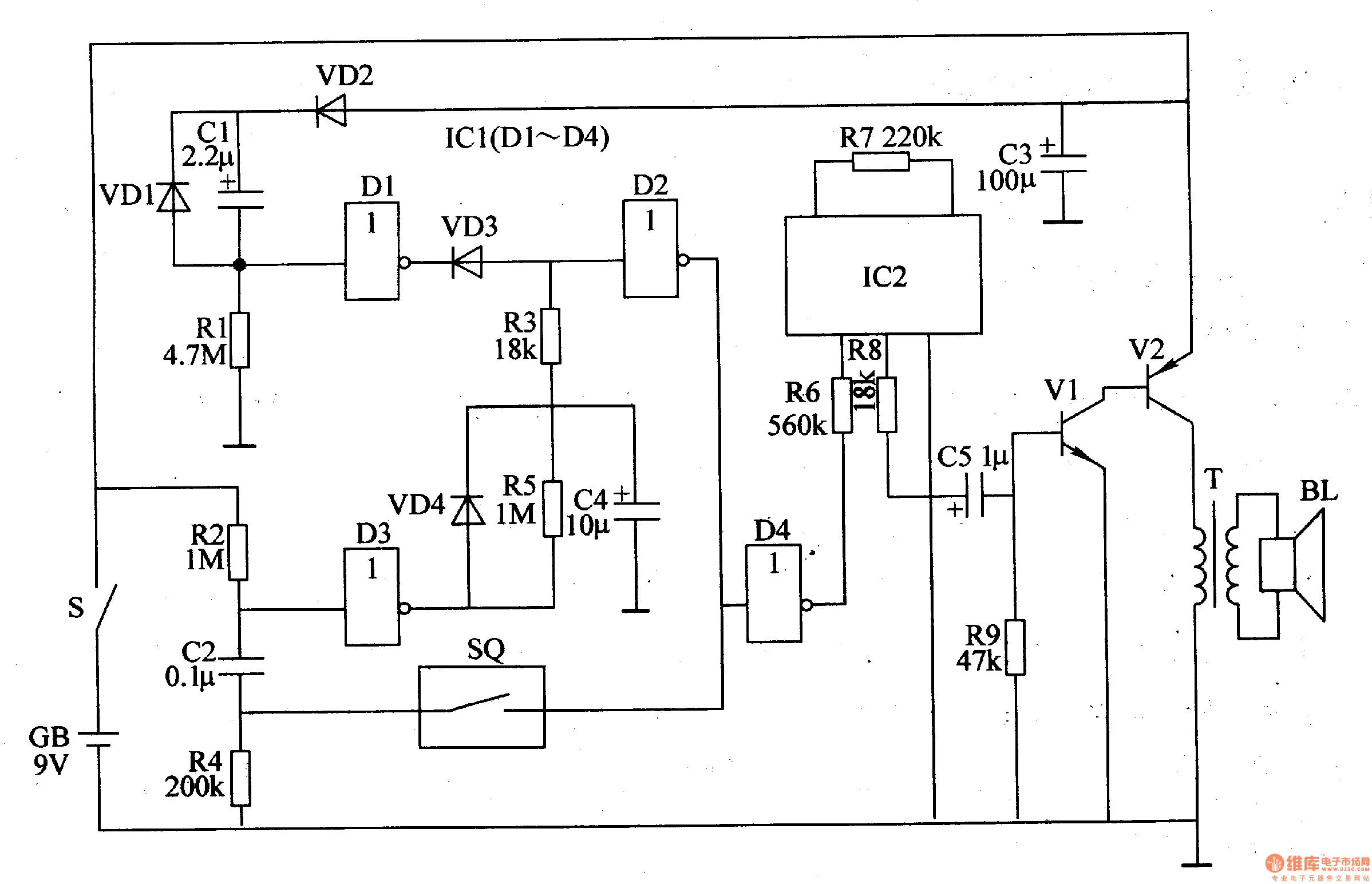

　　该自行车防盗报警器电路由触发控制电路和音响报警电路组成，如图7-109所示。

　　触发控制电路由振动传感器SQ、二极管VDl-VD4、电阻器Rl-R6、电容器Cl、C2、C4和非门集成电路ICl(Dl-D4)组成。
　　音响报警电路由音效集成电路IC2、晶体管Vl、V2、电阻器R7-Rg、电容器C5、输出变压器T和扬声器BL组成。
　　在锁控开关S接通后，Cl通过Rl和VD2充电，使非门"Dl的输入端变为高电平，输出端变为低电平;VD3导通，非门D2输出高电平，D3和D4输出低电平，音响报警电路不工作，BL不发声。
　　当有盗贼搬推自行车或撬动自行车锁时，振动传感器SQ产生一个负脉冲，使非l门D3输出一个正脉冲，此正脉冲通过VD4对C4充电，使非门D2输出低电平，D4输出高电平，IC2通电工作，IC2输出的报警音效信号经Vl、V2放大及变压器T升压后，驱动BL发出9OdB以上的高响度报警声。当SQ接收不到振动信号时，非门D4又输出低电平，使lC2停止工作，BL停止发声，音响报警电路迸人守候状态。
　　元器件选择
　　Rl-R9选用1/4W金属膜电阻器或碳膜电阻器。
　　Cl、C3-C5均选用耐压值为16V的铝电解电容器;C2选用独石电容器或涤纶电容器。
　　VDl-VD4均选用1N4148型硅开关二极管。
　　Vl选用S8050型硅NPN晶体管;V2选用2SB956或2SB744型硅PNP晶体管。
　　ICl选用CD4069型非门集成电路;IC2选用KD9561型报警音效集成电路。
　　T选用E-16抛升压变压器。
　　S选用车用锁控开关。
　　SQ选用TK-51型振动传感器。
　　GB选用9V叠层电池。
　　BL选用2-5W、8Ω的高音扬声器。
