定时控制器一

出处：zbmap时间：2008-09-11

　　本例介绍的定时控制器，具有时间显示、循环定时、单定时和手控功能，定时时间为1-9Omin，可用来控制各种需要定时工作或间歇工作的用电设备。
　　电路工作原理

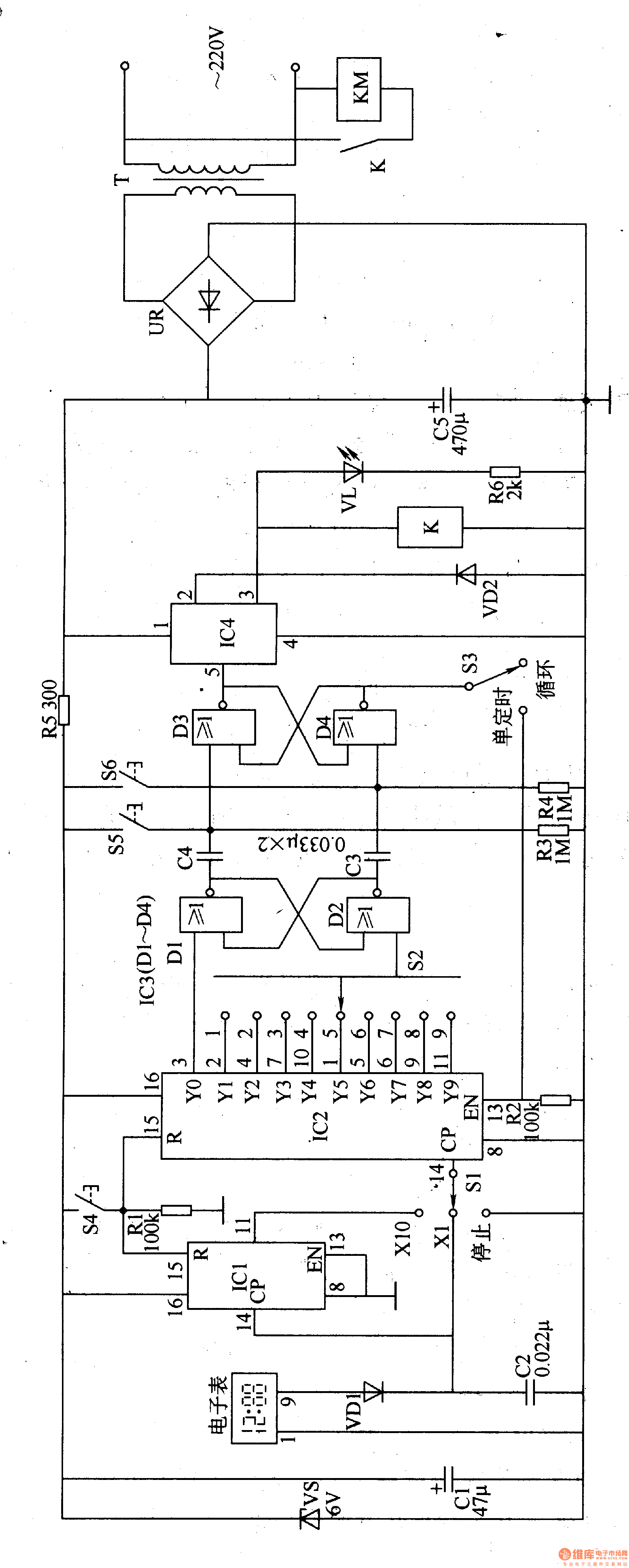

　　该定时控制器电路由电源电路、时钟信号发生器、计数分配器电路、触发器电路和控制输出电路组成，如图8-90所示。

　　电源电路由电源变压器T、整流桥堆UR、滤波电容器Cl、C5、限流电阻器R5和稳压二极管VS组成。
　　时钟信号发生器由电子表、二极管VDl、电容器C2和计数分配器集成电路ICl组成。
　　计数分配器电路由计数分配器集成电路IC2、电阻器Rl、R2、定时选择开关Sl、S2和复位按钮S4组成。
　　触发器电路由或非门集成电路IC3(Dl-D4)和电容器C3、C4、电阻器R3、R4、关闭按钮S5、开启按钮S6和循环/单定时转换开关S3组成。
　　控制输出电路由电子开关集成电路IC4、二极管VD2、继电器K、发光二极管VL、电阻器R6和交流接触器KM组成。
　　交流220V电压经T降压、VD3-VD6整流、C5滤波后，产生近l2V直流电压，一路直接供给IC4;另一路经R5限流及VS稳压、Cl滤波后产生6V直流电压，供给ICl-IC3。
　　由液晶电子表输出的lmin时钟信号作为IC2的定时计数脉冲，在其输出端便得到1-9min。的定时时间。若需要扩大定时范围，将Sl拨到"xlO"挡，此时电子表输出的lmin时钟信号先送至ICl进行计数分配处理后，得到的lOmin时钟信号作为lC2的计数脉冲，lC2将输出10-90min的定时时间。
　　将定时工作时间选择开关S2置于5min定时挡、Sl置于 "xl"挡后，按动复位按钮S4，使ICl和IC2清零复位;ICl和IC2的YO端输出高电平，使触发器翻转为或非广]Dl输出低电平，D2、D3输出高电平，IC4内部的电子开关接通，K吸合，其常开触头接通，使KM吸合，KM的常开触头将负载 (电动机或电热器等用电设备，KM的常开触头和负载在电路中末画出)的工作电源接通。同时VL点亮，指示负载已通电工作。
　　当定时时间(5min)到时，lC2的Y5端输出高电平，使触发器翻转为Dl、D4输出高电平，D2和D3输出低电平，K释放，其常开触头将负载的工作电源切断。同时VL熄灭。此时若S3置于"单定时"位置，则定时时间到后，IC2停止计数;若S3置于 "循环"位置，则IC2继续计时，5min后其YO端又输出高电平，使触发器翻转，K和KM又重新吸合，负载通电工作，定时时间(5min)到后，IC2的Y5端输出高电平，触发器又翻转……如此循环，使负载间歇通电工作。
　　将Sl置于"xlO"挡，S2置于5min定时挡时，定时时间为5OMΩ。
　　将引置于"停止"挡时，该循环定时控制器变为手动控制，可通过按钮S5和S6来直接控制RS触发器的状态，从而控制负载的工作或停止。
　　使用定时功能时，应将电子表调到秒显示状态。若将电子表调在正常走时显示状态时，则电子表输出的时钟信号为lh(小时)信号，定时时间可延长1-9h(若将S1置于"x10"挡，则为10-90h)。
元器件选择
　　R1-R4和R6选用1/4W碳膜电阻器或金属膜电阻器;R5选用1/2W金属膜电阻器。
　　Cl选用耐压值为lOV的铝电解电容器;C2-C4选用涤纶电容器或独石电容器;C5选用耐压值为25V的铝电解电容器。
　　VDl选用1N4148型硅开关二极管;VD2选用1N4007型硅整流二极管。
　　VS选用1N4735(1W、6.2V)型硅稳压二极管。
　　VL选用φ5mm普通发光二极管。
　　ICl和IC2均选用CD4017型十进制计数/分配器集成电路;IC3选用CD4001型四或非门集成电路;IC4选用TWH8778型电子开关集成电路。
　　UR选用lA、5OV的整流桥堆。
　　S1选用单极三位 (单刀三掷)拨动开关;S2选用单极九位波段开关;S3选用单极双位拨动开关;S4-S6均选用微型动合按钮。
　　K选用4098型12V直流继电器。
　　KM选用线圈电压为220V的交流接触器，其触头电滩容量可根据负载时功率而定。
　　T选用3-5W、二次电压为10-l2V的电源变压器。
