本例介绍一种适合患有心脏病，高血压、低血糖的病人或老年人携带使用的病人呼救报警器，它能在使用者发病倒地时发出救护车的鸣笛声和红色闪光警示，以便及时得到周围人的帮助。
　　电路工作原理

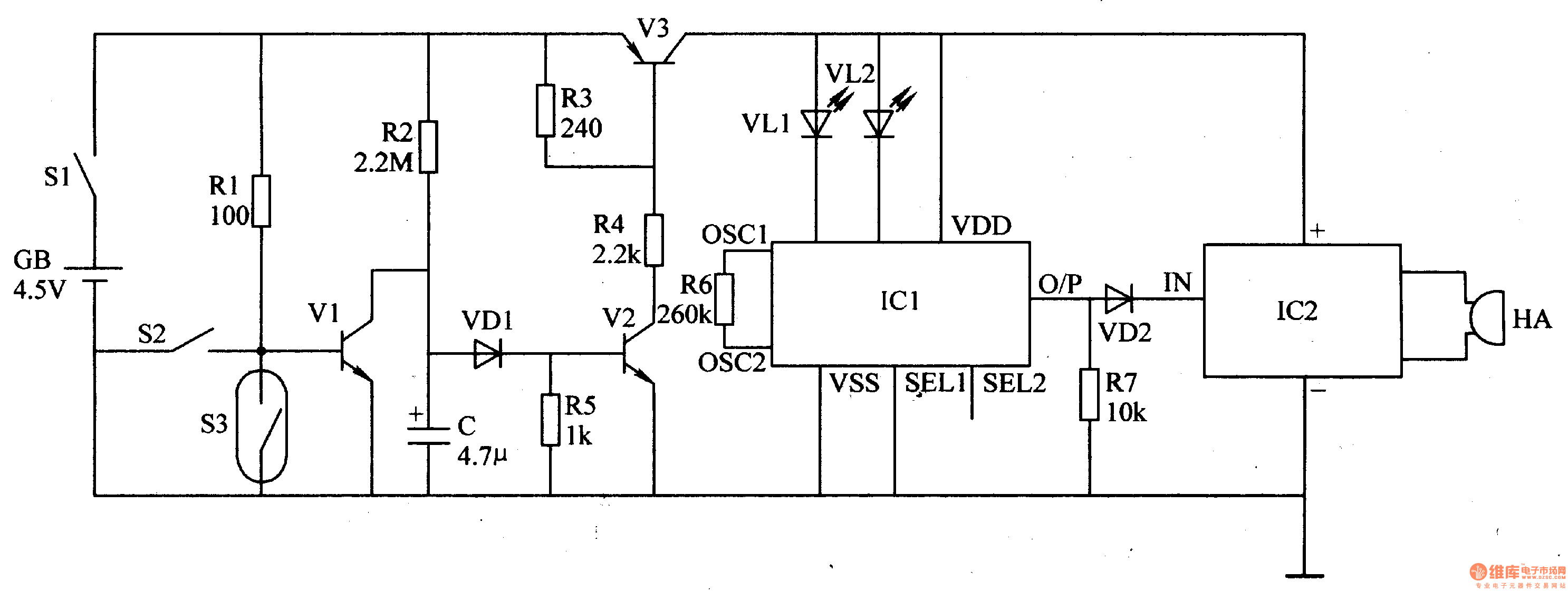

　　该病人呼救报警器电路由呼救触发电路、声光报警电路及音频放大输出电路组成，如图6-219所示。


　　呼救触发电路由呼救开关S2、触发开关S3、晶体管Vl-V3和有关外围元件组成。
　　声光报警电路由音效集成电路ICl、电阻器R6和发光二极管VLl、VL2等组成。
　　音频放大输出电路由音频功率放大升压模块IC2、超响度压电蜂鸣器HA、二极管VD2和电阻器R7组成。
　　在使用者正常活动时，电源开关S1和呼救开关S2接通，触发开关S3处于断开状态，Vl处于饱和导通状态，V2和V3截止，IC2和1C3均不工作，压电蜂鸣器HA无声，发光二极管VLl和VL2不亮。
　　当使用者发病倒地后，S3接通，Vl截止，V2和V3导通，lCl和IC2通电工作，压电蜂鸣器HA发出救护车的鸣笛声，同时发光二极管VLl和VL2点亮，将救护器面板上的"救护"和"药在盒里"字样照亮。
　　元器件选择
　　Rl-R7均选用1/4W碳膜电阻器。
　　C选用耐压值为lOV的铝电解电容器。
　　VDl和VD2均选用1N4148硅开关二极管。
　　VLl和VL2均选用φ5mm红色高亮度发光二极管。
　　Vl和V2选用S9014或2SC9014型硅NPN型晶体管;V3选用2SC8550或C8550型硅PNP型晶体管。
　　ICl选用HFCg561B型四音效集成电路;lC2选用皿VH68型升压功放模块。
　　S1和S2均选用小型拨动式开关或按钮自锁式开关;S3选用玻壳水银开关。
