电路工作原理

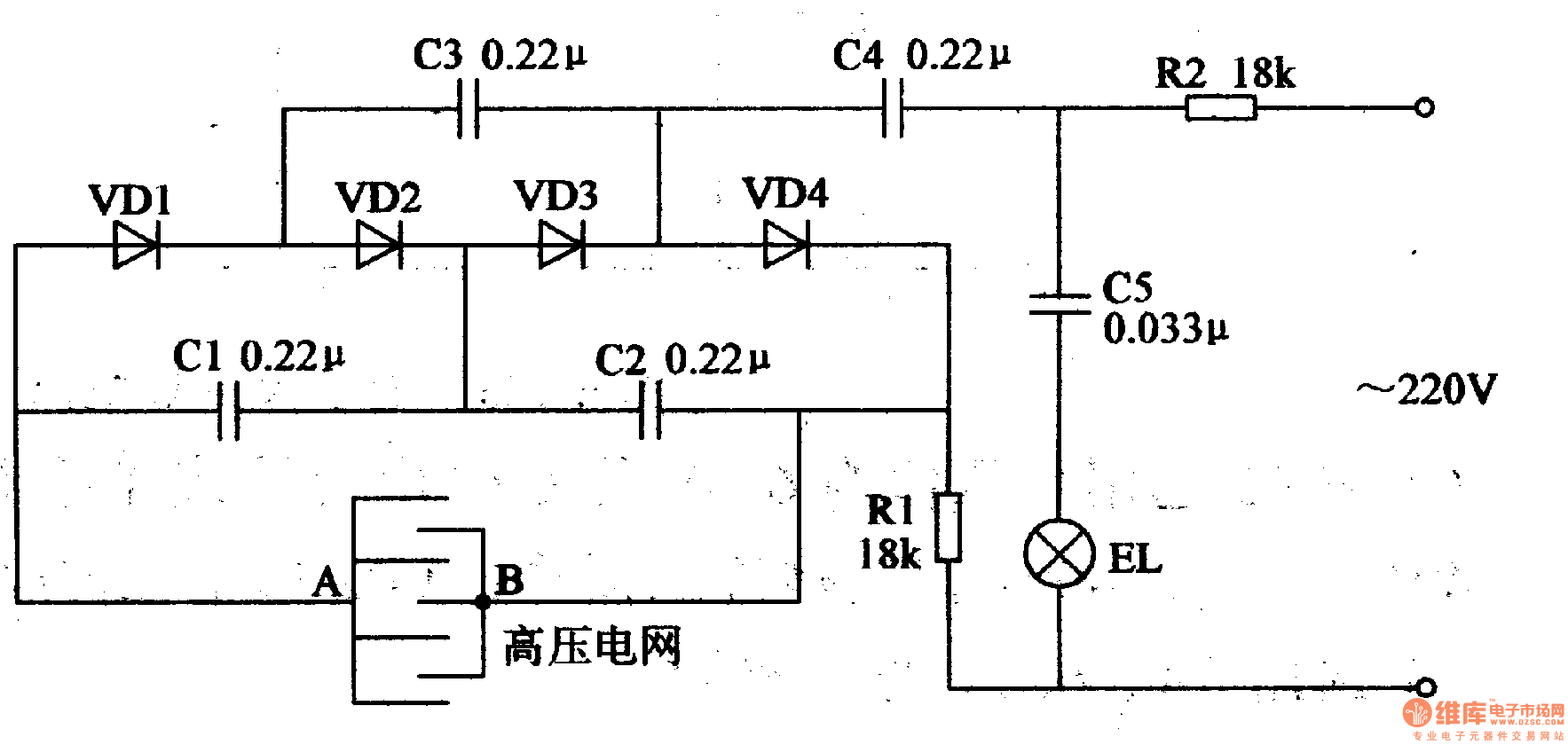

　　该电子灭虫灯电路由灯光电路和高压发生器组成，如图4-184所示。

　　灯光电路由电阻器R2、电容器C5和诱虫灯EL组成。

　　高压发生器由电阻器Rl、电容器Cl-C4、二极管VDl-VD4和高 压电网(由高压电极A、B组成)组成。

　　交流220V电压  路经R2、C5限流降压后加在EL两端，将其点亮;另一路经Rl、R2 限流降压及Cl-C4、VDl-VD4的4倍压整流后产生直流高压，加在高压电极A、B两端。当害虫趋光飞向EL时，即会被高压电极产生的直流高压击毙。
　　元器件选择
　　Cl-C5均选用耐压值为630V的CBB电容器。
　　Rl和R2均选用2W金属膜电阻器。
　　VDl-VD4均选用1N4007型硅整流二极管。
　　高压电网采用两组较细的裸金属线制成灯笼状电网。
　　EL选用诱虫效果较好的黑光灯或紫外光灯，功率在3W左右为宜，使用时安装在灯笼电网内。
