本例介绍的间歇通电控制器,开机时间和停机时间可在5-100min内调节。
　　电路工作原理

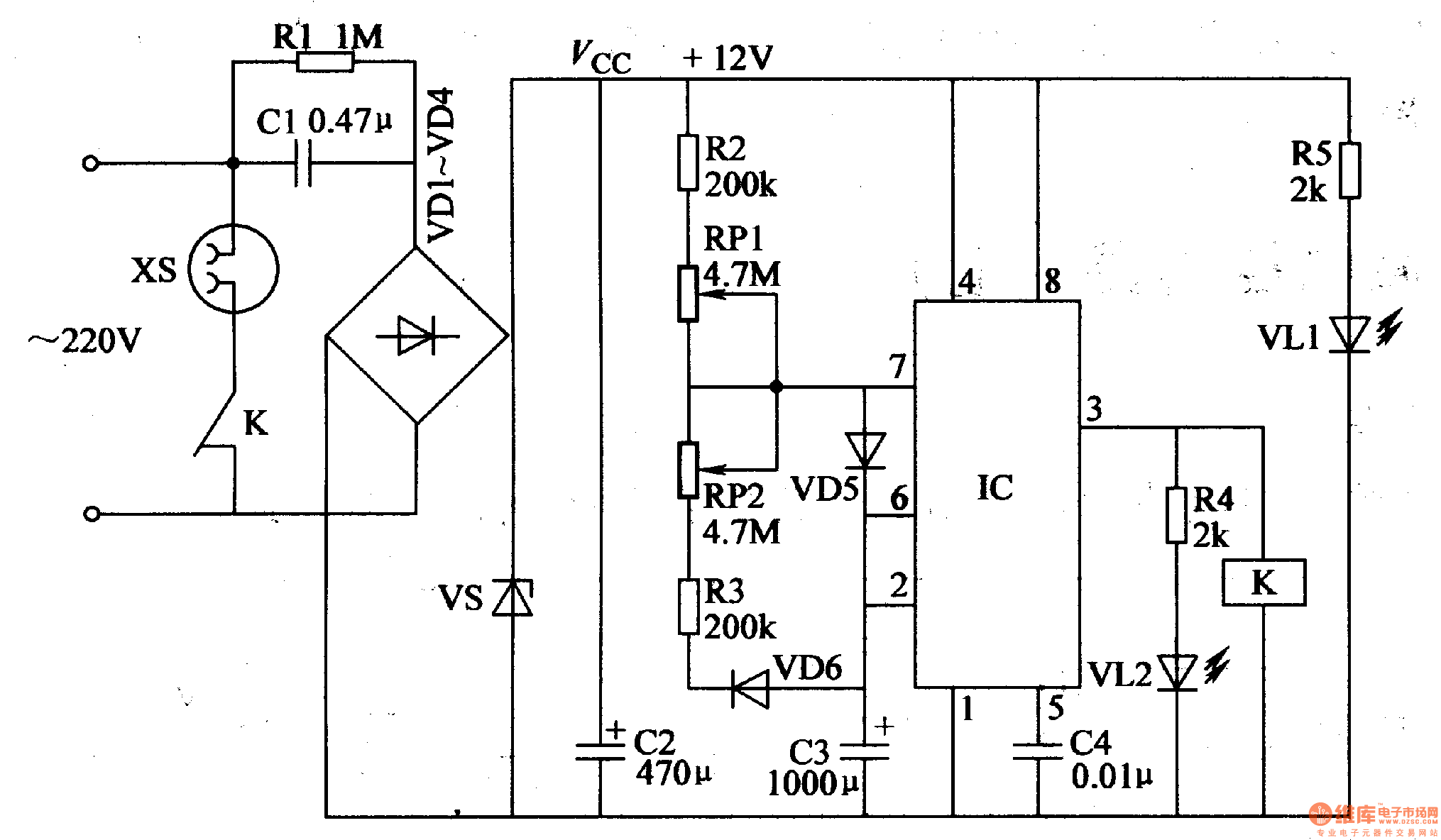

　　该间歇通电控制器电路由电源电路和定时控制电路组成，如图4-171所示。

　　电源电路由降压电容器Cl、电阻器Rl、R5、整流二极管VDl-VD4、稳压二极管VS、电源指示发光二极管VLl和滤波电容器C2组成。
　　定时控制电路由时基集成电路IC、电阻器R2-R4、电容器C3、C4、电位器RPl、RP2、二极管VD5、VD6、发光二极管VL2和继电器K组成。
　　交流220V电压经Cl降压、VDl-VD4整流、VS稳压和C2滤波后，产生+l2V(Vcc)电压，供给定时控制电路。同时将VLl点亮。
　　刚接通电源时，C3两端电压不能突变，IC的2脚和6脚电压低于Vcc/3，3脚输出高电平，VL2发光，K吸合，其常闭触头将用电设备 (接在电源插座XS上，电路中末画出)的电源断开。随着+l2V电压经R2、RPl和VD5对C3的充电，lC的2脚和6脚电压不断上升，当两端电压升至2Vcc/3时，lC内电路翻转，其3脚输出低电平，使K释放，其常闭触头将用电设备的工作电源接通，VL2熄灭。同时，C3经VD6、R3、RP2和IC的7脚的内电路放电，使lC的2脚、6脚电压逐渐下降。当两脚电压降至Vcc/3时，IC内电路翻转，3脚又低电平变为高电平，使K吸合，将用电设备的工作电源切断。
　　调节RPl的阻值，可改变用电设备停止工作时间。
　　调节RP2的阻值，可改变用电设备通电工作的时司。
　　元器件选择
　　Rl选用1/2W碳膜电阻器;R2-R5选用1/4W的碳膜电阻器或金属膜电阻器。
　　RPl和RP2均选用小型线性合成膜电位器或可变电阻器。
　　Cl选用耐压值为400V的涤纶电容器或CBB电容器;C2和C3选用耐压值为16V的铝电解电容器;C4选用独石电容器或涤纶电容器。

　　VDl-VD4均选用1N4007型硅整流二极管;VD5和VD6均选用1N4148型硅开关二极管。
　　VS选用lW、l2V的硅稳压二极管，例如lN4742等型号。
　　VLl和VL2均选用φ5mm的发光二极管，VLl选用绿色，VL2选用红色。
　　IC选用NE555型时基集成电路。
　　K选用JRX-l3F型I2V直流继电器，将其两端常闭触点并联使用。若用于控制功率较大的用电设备，则应选用触点电流容量较大的直流继电器或增加交流接触器 (将插座XS两端接上交流接触器线圈)。
