本例介绍一款LED数显式定时控制器，他能满足用户对电器每天3次开关的定时要求，可用于豆芽生长定时喷淋,育苗床定时喷雾及各种定时通风、定时喷灌等设施的自动定时控制。
　　电路工作原理

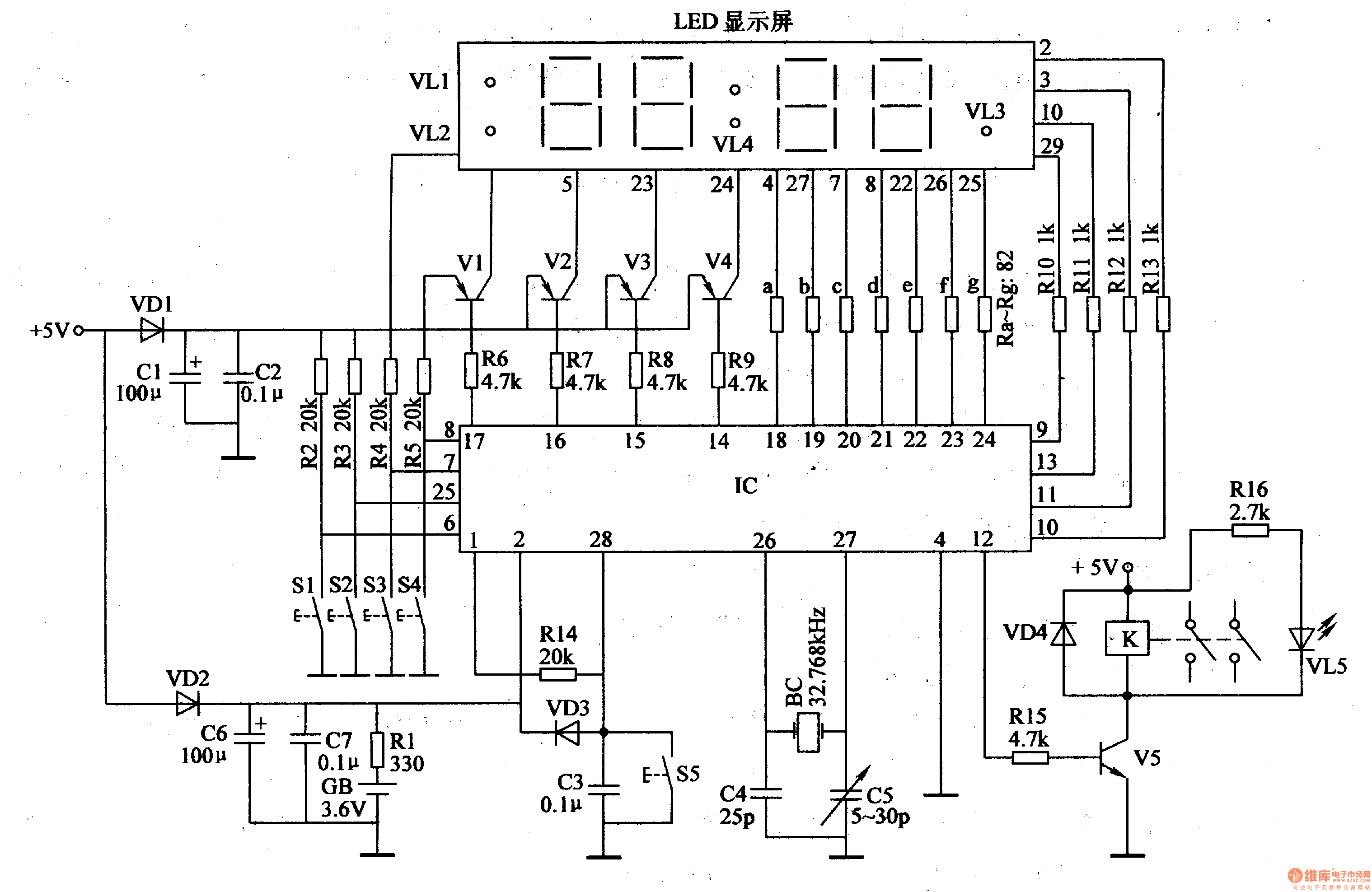

　　该定时控制器电路由输入控制电路、显示驱动电路、复位电路、时钟振荡器、电源电路和控制执行电路组成，如图4-164所示。

　　电源电路由二极管VDl、VD2、滤波电容器Cl、C2、C6、C7、限流电阻器Rl和备用电池GB组成。
　　输入控制电路由功能控制按钮S1、移位/手动控制按钮S2、升位/开启按钮S3、降位/关闭按钮科、电阻器R2-R5和定时器集成电路IC(内含输人指令检测、时钟振荡分频、计数器、显示驱动、控制器等电路)内电路组成。
　　复位电路由复位按钮S5、二极管VD3、电阻器R14和电容器C3组成。
　　显示驱动电路由4位LED显示器 (包括VLl-VL4)、驱动晶体管Vl-V4、定时器集成电路IC和电阻器R6-R13、Ra-R9等组成。
　　控制执行电路由晶体管V5、继电器K、二极管VD4、发光二极管VL5和电阻器Rl5、R16组成。
　　时钟振荡器电路由石英晶体振荡器BC和电容器C4、C5组成。
　　接通电源后，+5V电压一路经VDl为LED显示器和Vl-V4对发射极提供工作电压;一路经VD2为IC供电，同时经Rl对GB充电;另一路供给控制执行电路。
　　引用来转换定时控制器对时间设置状态、走时状态和定时设置状态。在将时间设置状态下，S2用来转换调节时位或分位，S3用来增加时间数，S4用来减少时间数;在设置定时时间状态下，S2除用于转换调节时位或分位外，还可转换至设定某个定时时间是否工作;在走时状态下，S2用于迸人或退出手动状态，S3用来开启设备对电源，S4用来关闭设备的电源。
　　该定时控制器可设置为三开三关的工作状态，也可设置为两开两关 (每天开关两次)或一开一关的工作状态。
　　设置北京时间时，先按S5，使电路清零复位，LED显示器显示为 "00:00"。先按Sl，使LED显示器的小时位闪烁，然后用S3和S4调节小时值;再按S2，使LED显示器的分钟位闪烁，用S3和引调节分钟值。
　　设置设备电源的定时开机时间时，先按Sl，使LED显示器上的VLl和VL3点亮，然后用设定北京时间的方法调至所需定时开机的时间;设置定时关机时间时，按Sl，使VL3熄灭(VLl仍亮)，再用设定北京时间的方法调至所需定时关机的时间。若需要设置定时三开三关，则应再设定两个开机时间和两个关机时间。将6个定时时间 (3个定时开启时间和3个定时关机时间)设置完后按一下S1，回到走时状态即可。
　　当定时开机时间到了时，lC的l2脚输出高电平，使V5导通，K吸合，其常开触点将负载(用电设备)的工作电源接通，同时V5点亮;当定时关机时间到了时，IC的l2脚变为低电平，使V5截止，K释放，负载的工作电源被K的常开触点切断，VL5也熄灭。
　　若需要手动控制，则应在走时状态下按S2，当LED显示器上的VL2点亮时，表明已迸人手动开关设置状态，此时按S3后，V5导通，K吸合，负载通电工作，VL5点亮;再按S4，V5截止，K释放，负载断电，VL5熄灭。此后再按一下S2，使LED显示器上的VL2熄灭，回到走时状态。
　　元器件选择
　　Rl-R16和Ra-Rg选用1/4W碳膜电阻器或金属膜电阻器。
　　Cl和C6选用耐压值为lOV的铝电解电容器;C2、C3稠C7选用独石电容器或涤纶电容器;C4选用高频瓷介电容器;C5选用瓷介微调电容器。
　　VDl、VD2和Vb4均选用1N4001或1N4007型硅整流二极管;VD3选用1N4148型硅开关二极管。
　　VL5选用φ5mm的普通发光二极管。
　　LED显示器选用C6610A型4位共阳极动态时钟显示屏。
　　Vl-V4均选用S9015或3CG9015型硅PNP晶体管;V5选用C8050或S8050、3DG8050型硅NPN晶体管。
　　IC选用LR6838型定时器专用集成电路。
　　BC选用32.768kHz石英晶体振荡器。
　　K选用5V直流继电器，其触头容量应根据负载的功率而定。
