　　本例介绍的吊灯控制器为二线制控制方式，控制器电路安装在吊灯的装置内,使用时通过吊灯的电源开关即可控制吊虹内灯内灯泡的点亮数量，从而改变吊灯的发光亮度。
　　电路工作原理

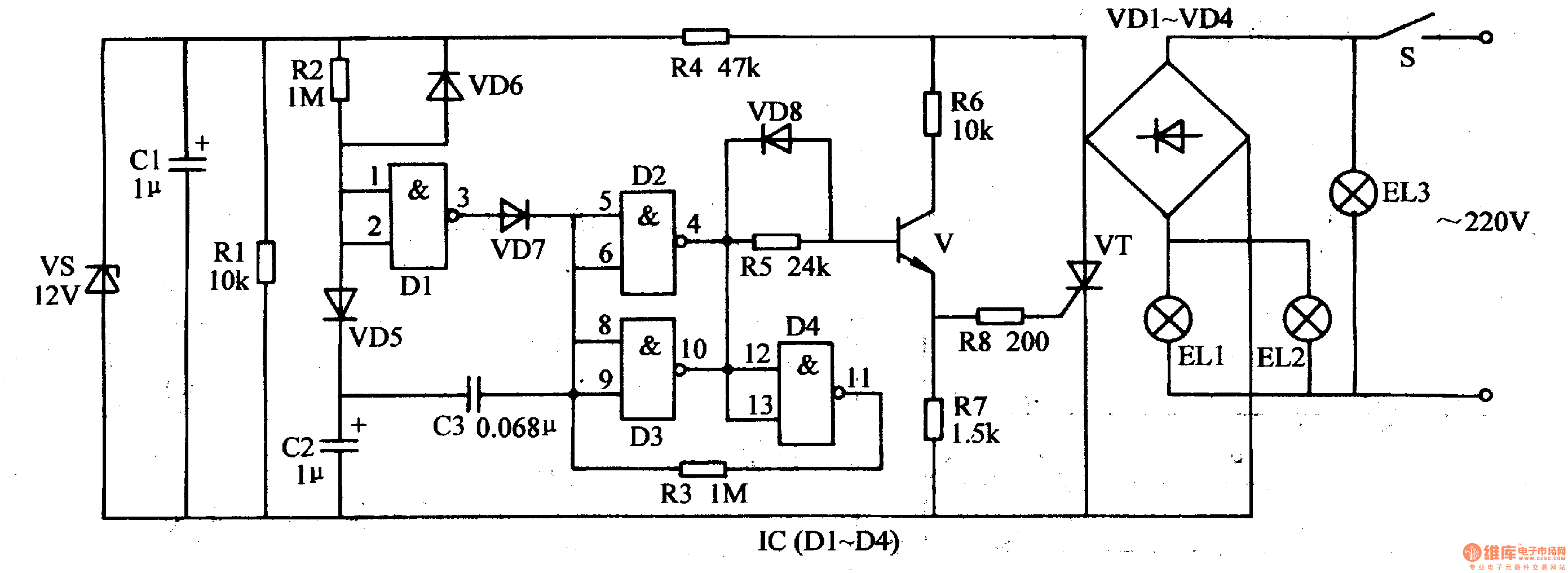

　　该吊灯控制器电路由电源电路和触发控制电路组成，如图1-195所示。

　　电源电路由电源开关S、整流二极管VDl-VD4、限流电阻器R4、放电电阻器Rl、滤波电容器Cl和稳压二极管VS组成。
　　触发控制电路由四与非门集成电路IC(Dl-D4)、二极管VDl-VD4、电阻器R2-R8、电容器C2、C3、晶体管V和晶闸管VT等组成。
　　接通S后，交流220V电压一路经S加在第3组照明灯EL3上，将EL3点亮;另一路经VD1-VD4整流、M限流降压、Cl滤波及VS稳压后，产生+l2V电压。+l2V电压除作为lC的工作电源外，还经R2和VD5对C2充电。
　　在+l2V电压刚产生时，由于C2两端电压不能突变，与非门Dl的输入端 (lC的l、2脚)为低电平，其输出端 (IC的3脚)的高电平经VD7对C3充电，使与非门D2和D3的输出端 (IC的4脚和10脚)为低电平，V和VT不导通，第1组照明灯EL1和第2组照明灯EL2不亮。
　　将S关闭后再立即接通时，在断电的短暂时间内，CI上储存的电荷经Rl快速泄放掉，但C2上所储存能的电荷仍保持不变，再次通电后，+l2V电压经饱和VD5对C3充电，使C3的充电极性改变 (由左负右正改变为左正右负)，与非门D2和D3的输大端 (IC的5、6脚和8、9脚)由高电平变为低电平，输出端变为高电平，使V导通，V发射极输出的高电平又使VT受触发而导通，ELl-EL3全部点亮。
　　元器件选择
　　Rl-R3和R5-R8选用1/4W金属膜电阻器或碳膜电阻器;R4选用1/2W金属膜电阻器。
　　Cl选用耐压值为25V的铝电解电容器;C2选用耐压值大于16V的铝电解电容器;C3选用涤纶电容器或独石电容器。
　　VDl-VD4均选用lN5408型硅整流二极管;VD5-VD8均选用1N4148型磋开关二极管。
　　VS选用1N4742(1W、l2V)型硅稳压二极管。
　　V选用C8050或S8050等型号的硅NPN晶体管。
　　VT选用2P4M型晶闸管。
　　IC选用CD401l或CC401l、MCl4011型四与非门集成电路，也可用使用CD4069型六非门集成电路代替 (使用其内部的4个非门，末使用的两个非门的输入端应接地)。
　　S使用原吊灯的电源开关。
